A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

現代三層自建別墅設計圖，占地90平方米，帶有大面積露臺，外觀配色低調，簡單大方，內部布局舒適合理，造價合理，符合現代農村建房要求。

設計功能：

一層：客廳、廚房、臥室、衛生間、雜物間。

二層：陽臺、客廳、臥室、衛生間、臥室（帶衛生間）。
三層：陽臺、露臺、臥室、客廳、衛生間。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：11.840米，建筑面積：231.15平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米，三層層高3.3米。

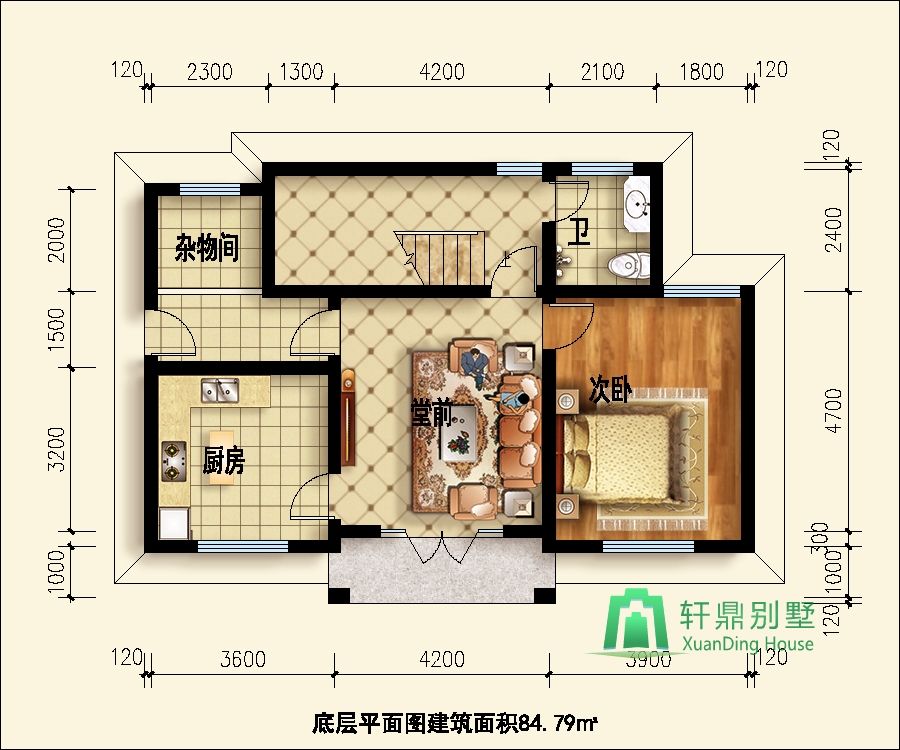

一層平面圖：

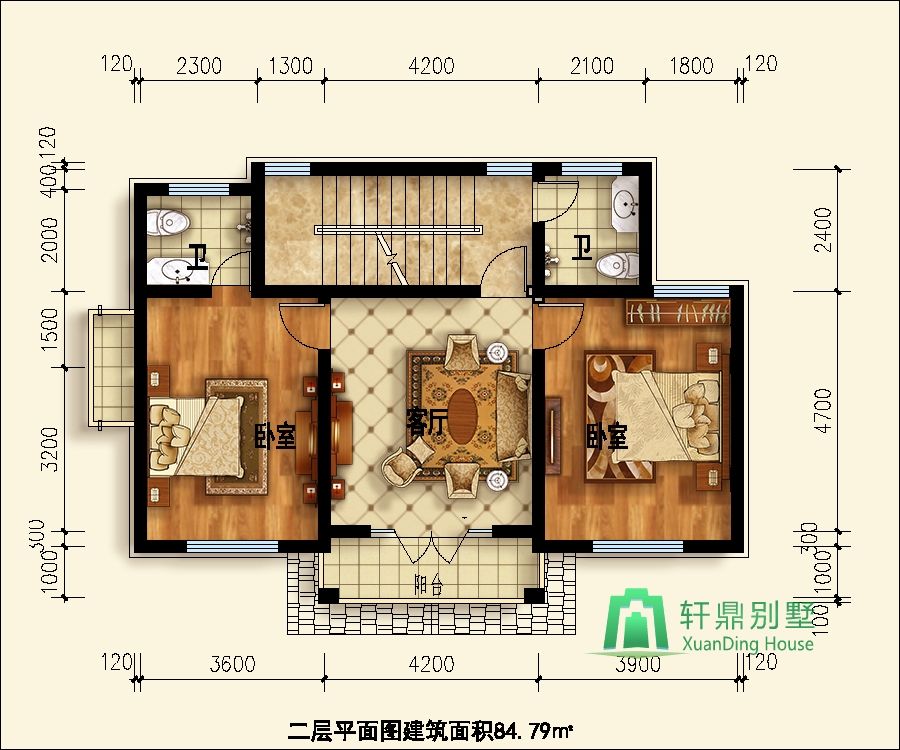

二層平面圖：

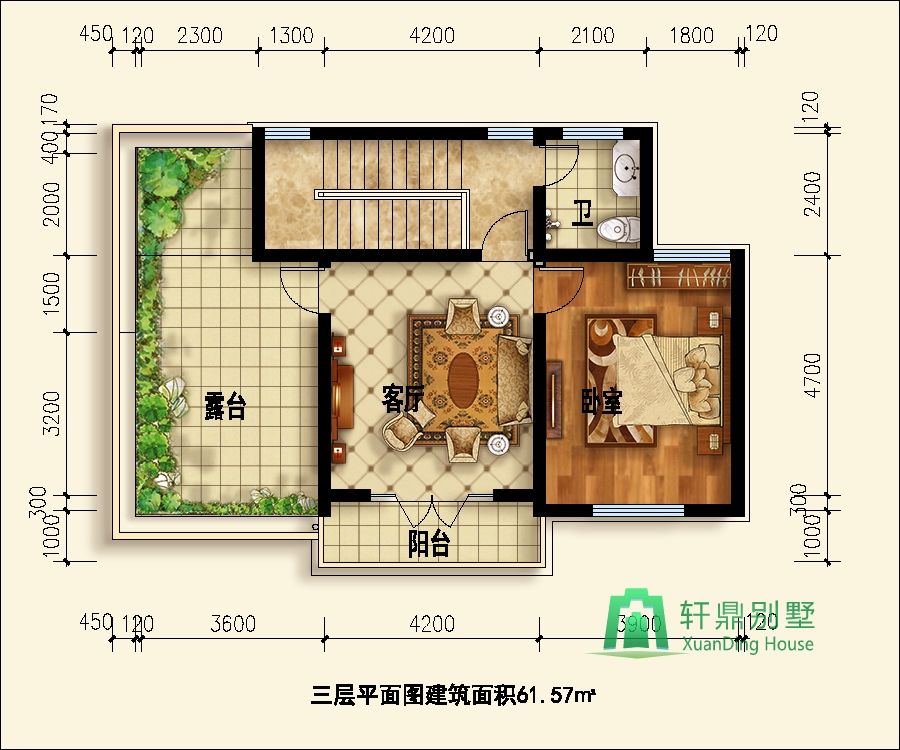

三層平面圖：

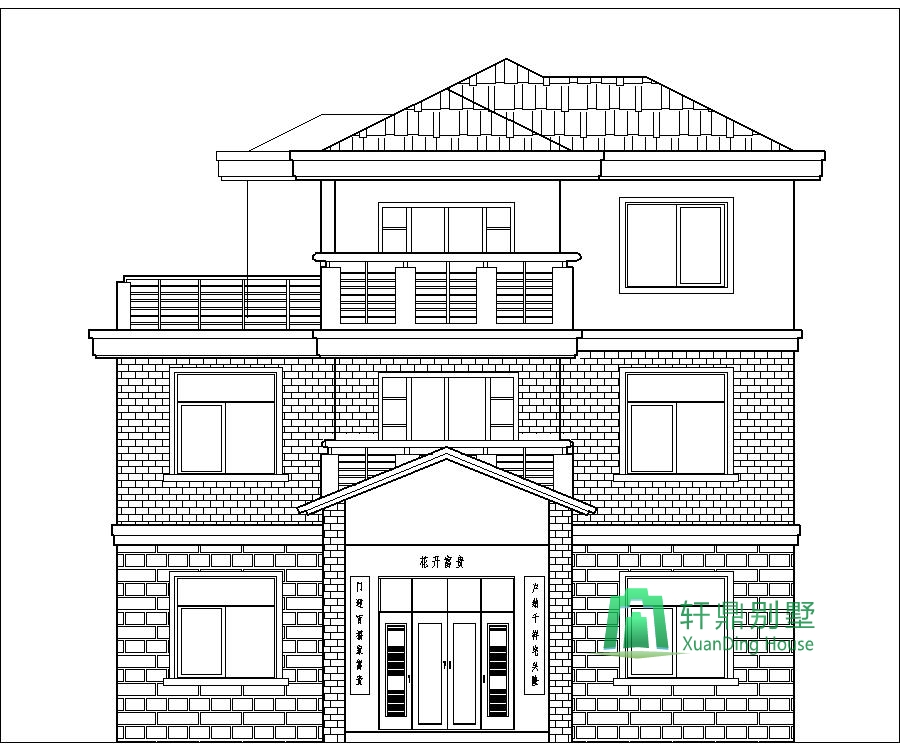

正立面圖：

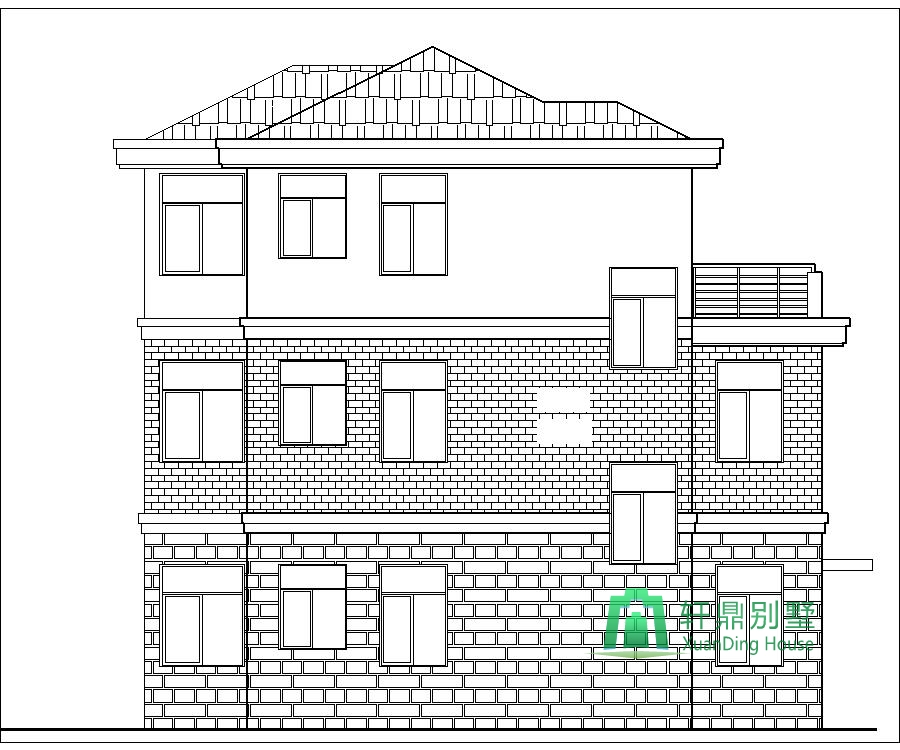

背立面圖：

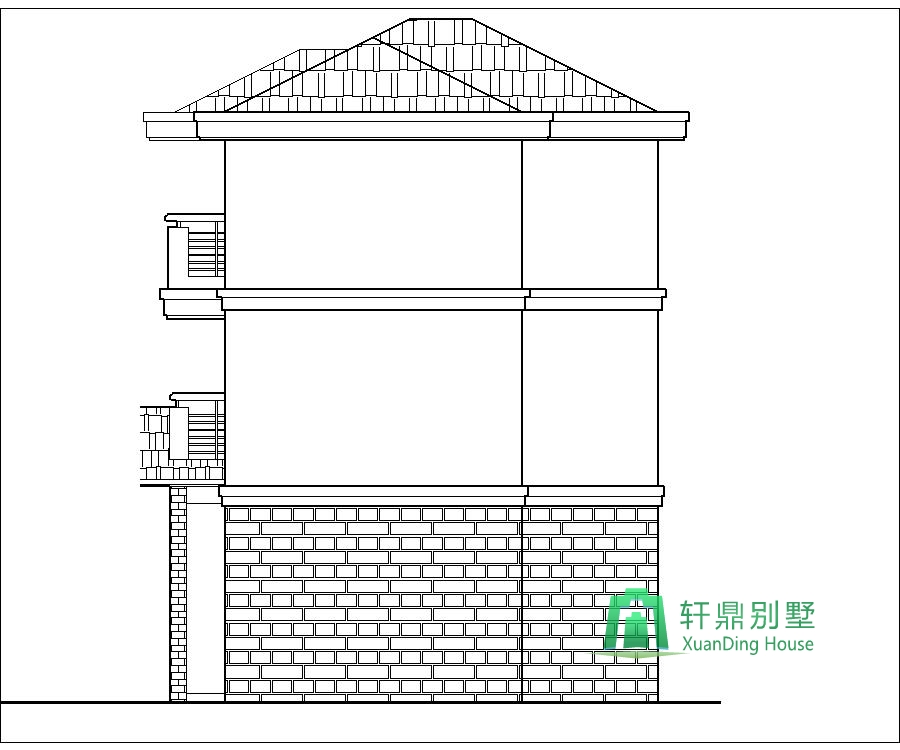

左立面圖：

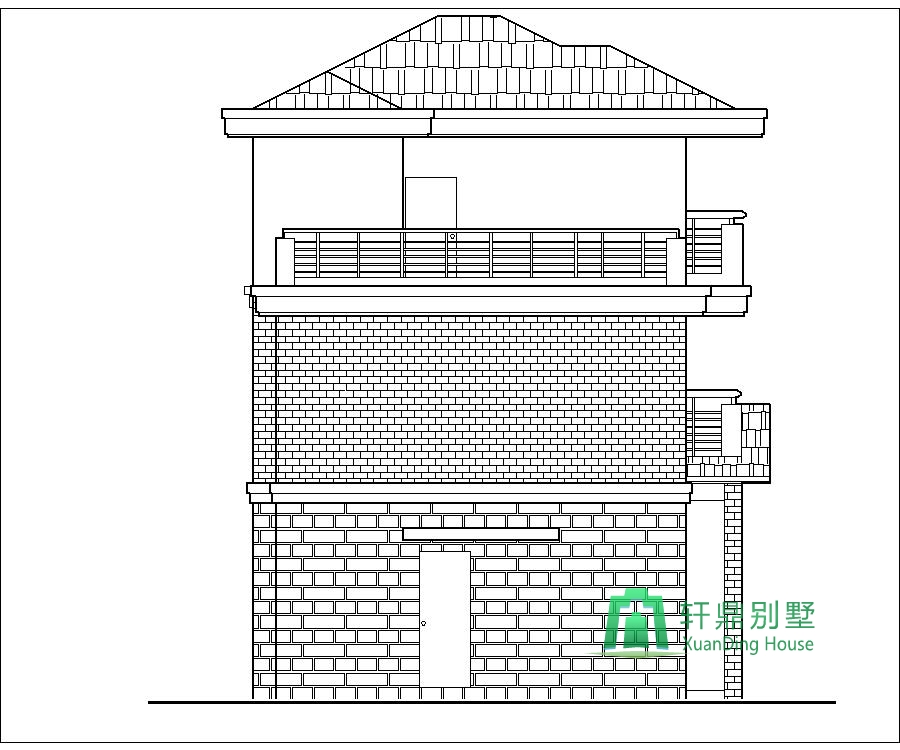

右立面圖：
