A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

戶型為190平大客廳三層別墅房屋設計圖，含外觀效果圖，造型美觀大方，富有現代氣息，客廳寬敞明亮、采光好，本方案臥室多帶衛生間，如果不需要建造時可以自行選擇，不需要修改圖紙。

設計功能：

一層：客堂、客廳、廚房、餐廳、陽臺、臥室2、衛生間、棋牌室。

二層：娛樂廳、臥室（帶衛生間）、臥室（帶陽臺）、臥室2、衛生間。
三層：臥室（帶陽臺、衛生間）、娛樂廳、瑜伽室、臥室2、衛生間、臥室（帶露臺）。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：11.300米，建筑面積：498.84平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.3米，二層層高3.0米，三層層高3.0米。

正面效果圖：

背面效果圖：

左側效果圖：

右側效果圖：

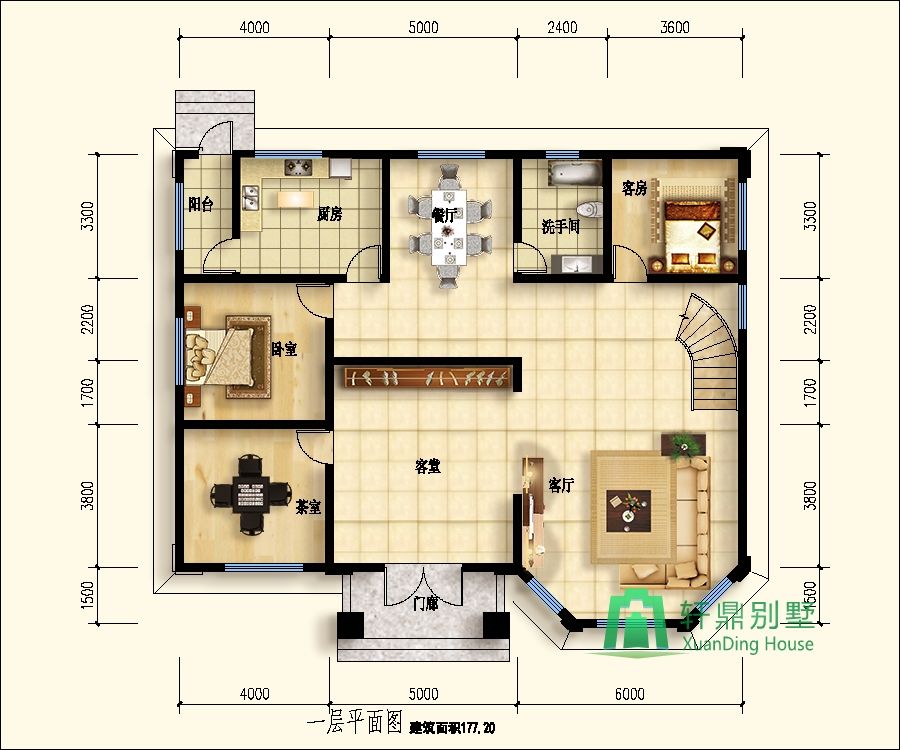

一層平面圖：

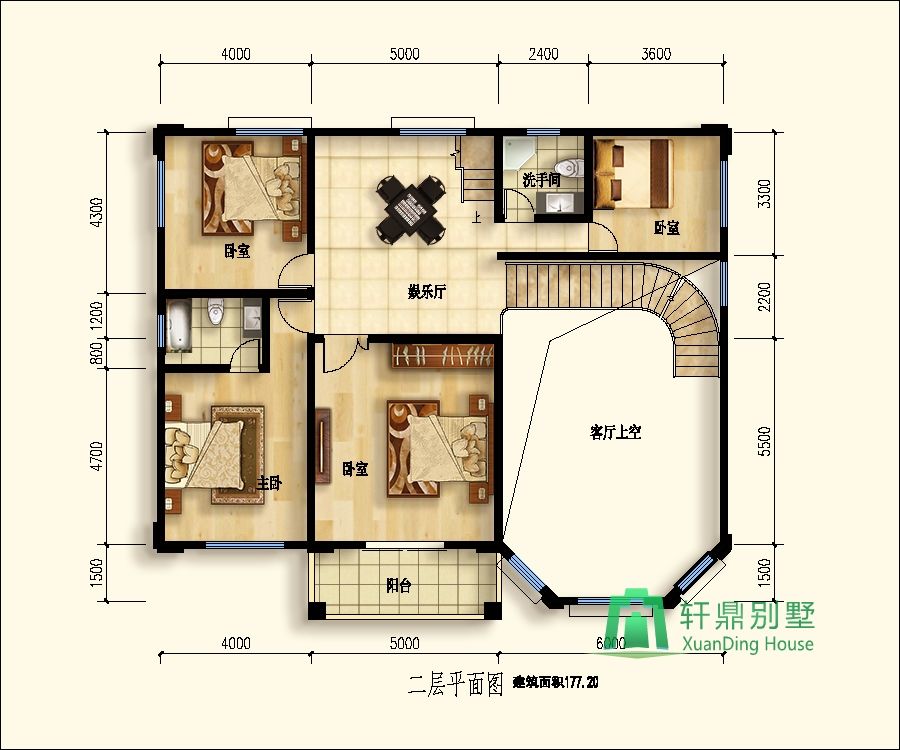

二層平面圖：

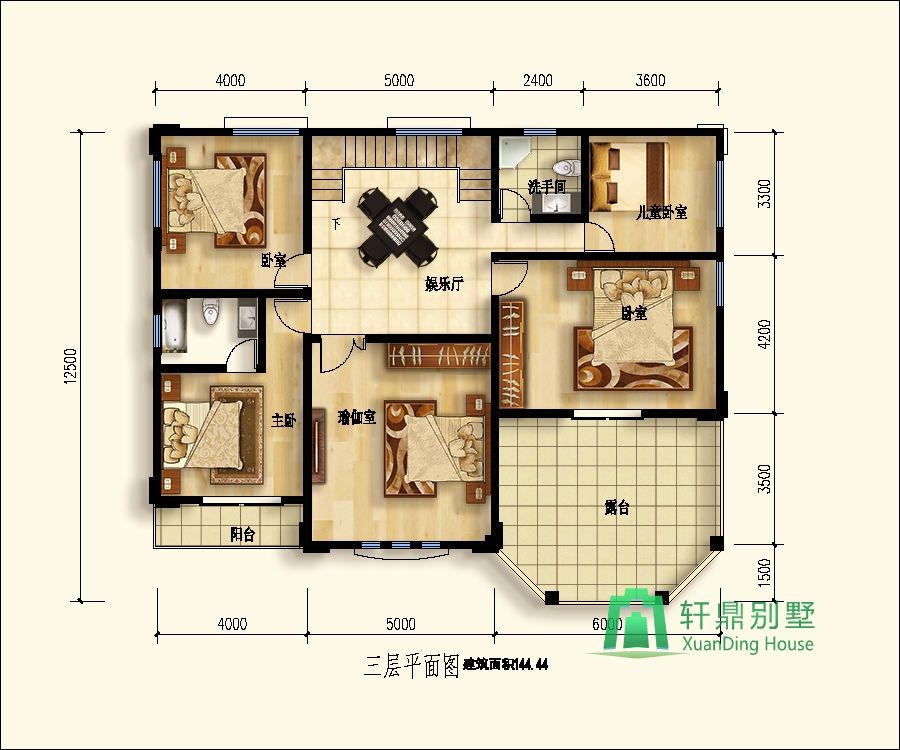

三層平面圖：

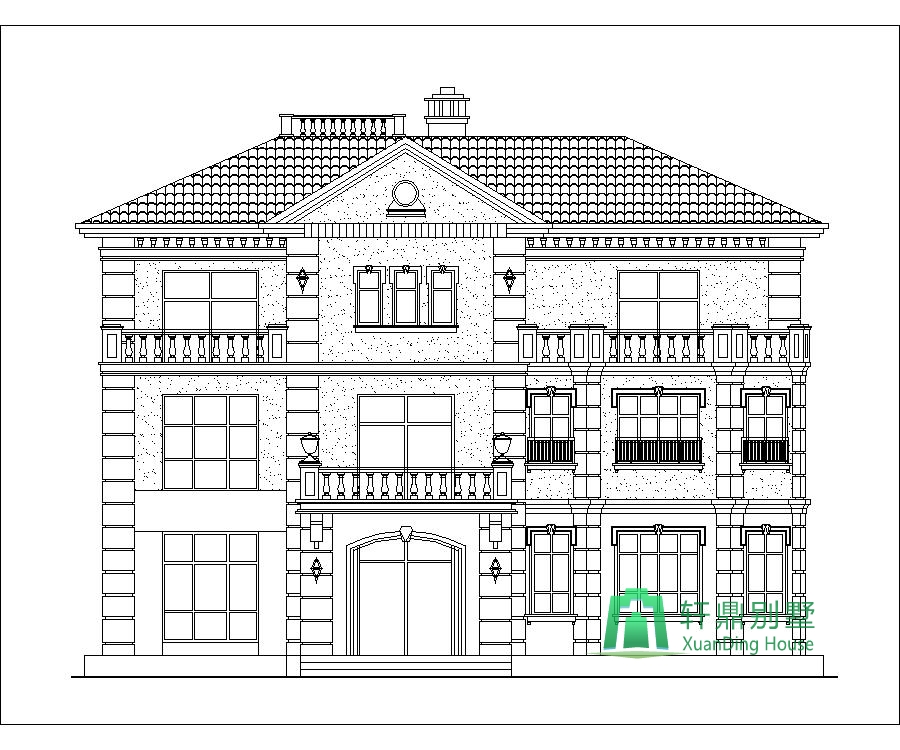

正立面圖：

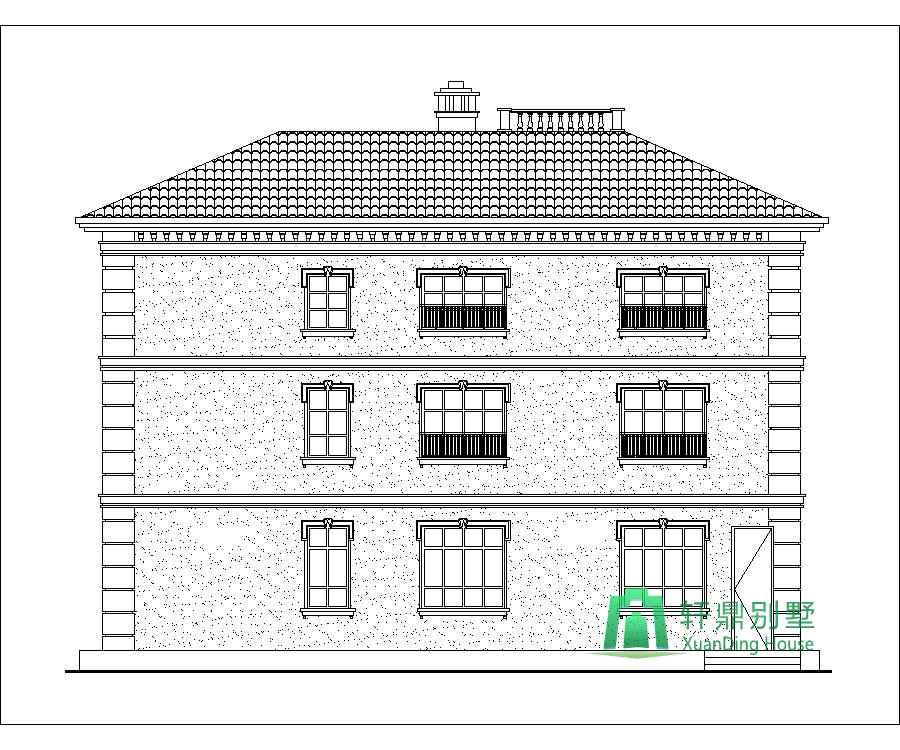

背立面圖：

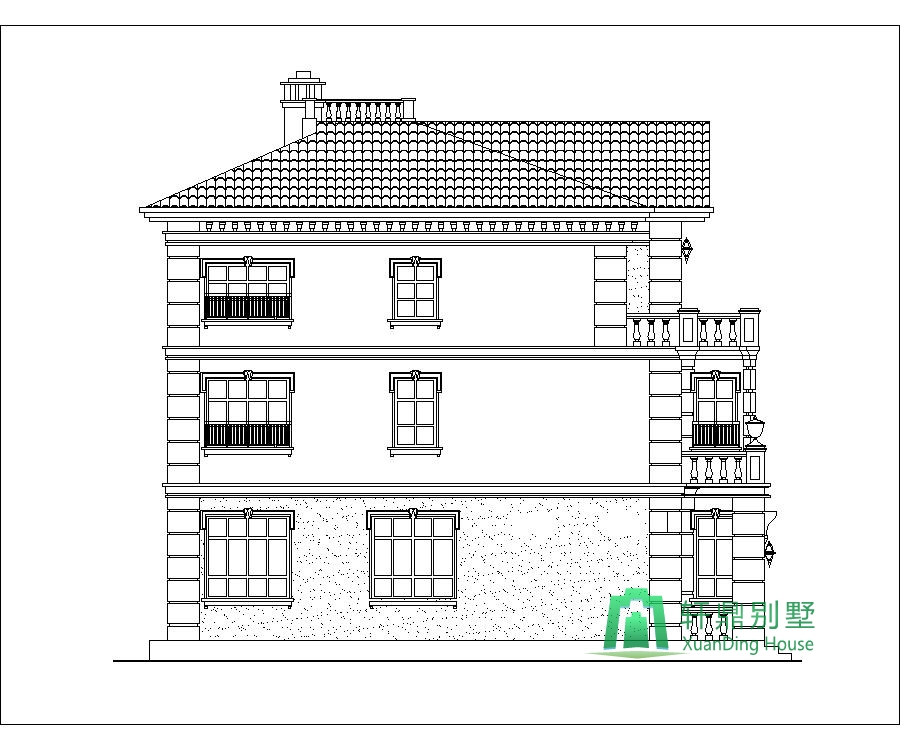

左立面圖：

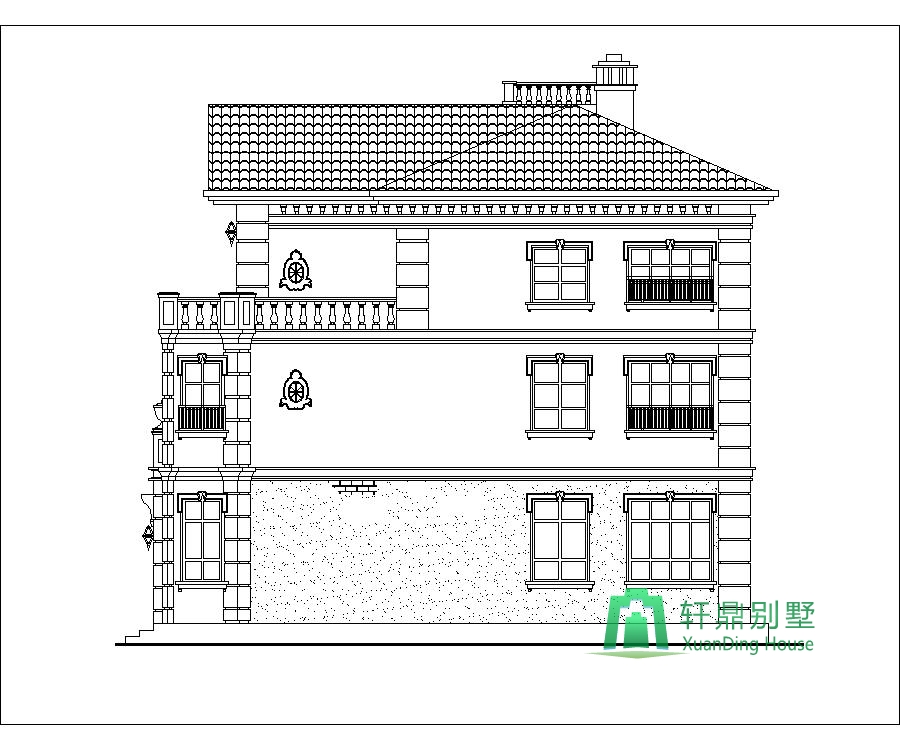

右立面圖：
