A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

經濟實用型三層自建別墅設計圖，含全套施工圖紙，內部布局較完善，抗震性能良好，外觀簡單耐看，農村建房不錯的選擇。

設計功能：

一層：客廳、廚房、餐廳、衛生間、洗衣房。

二層：臥室、衛生間、家庭室、陽臺、臥室（帶衛生間）。
三層：臥室、衛生間、臥室（帶陽臺）、臥室（帶衛生間）。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：12.650米，建筑面積：272.52平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米，三層層高3.3米。

側面效果圖：

背面效果圖：

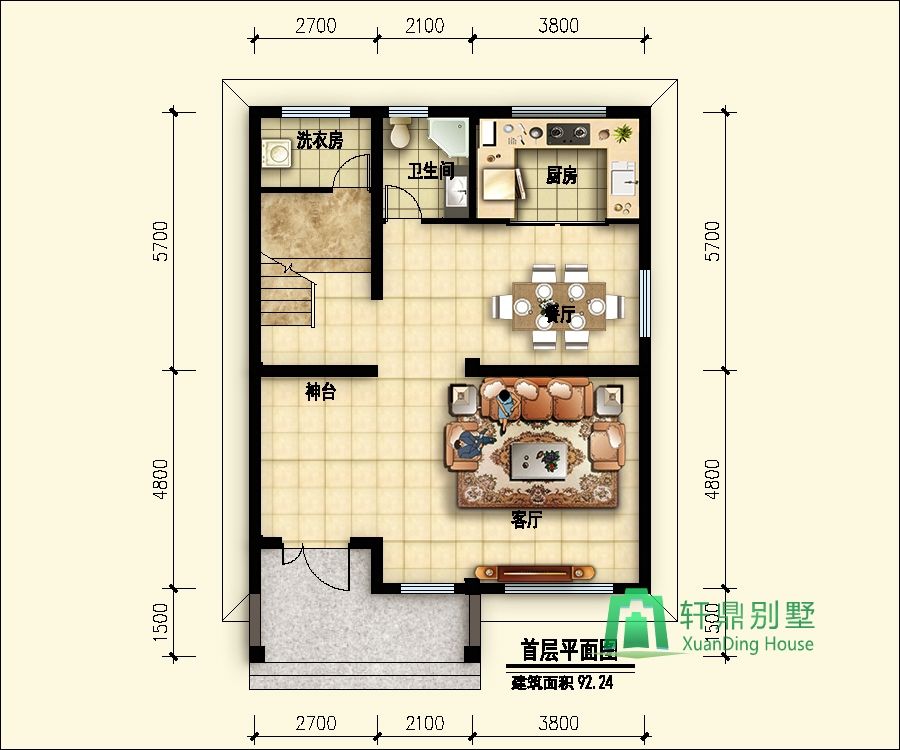

一層平面圖：

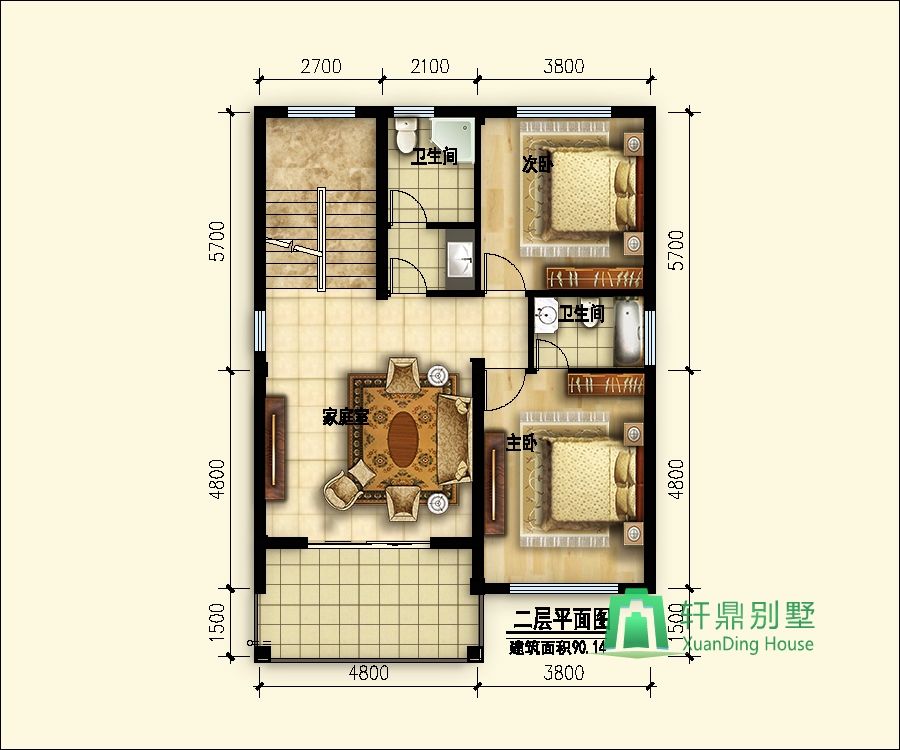

二層平面圖：

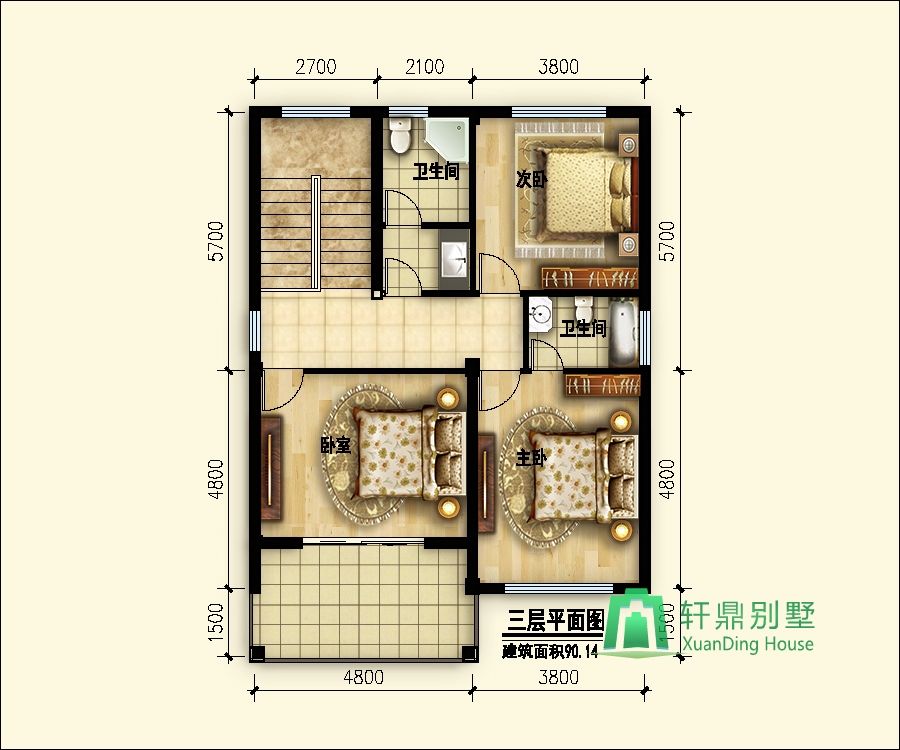

三層平面圖：

正立面圖：

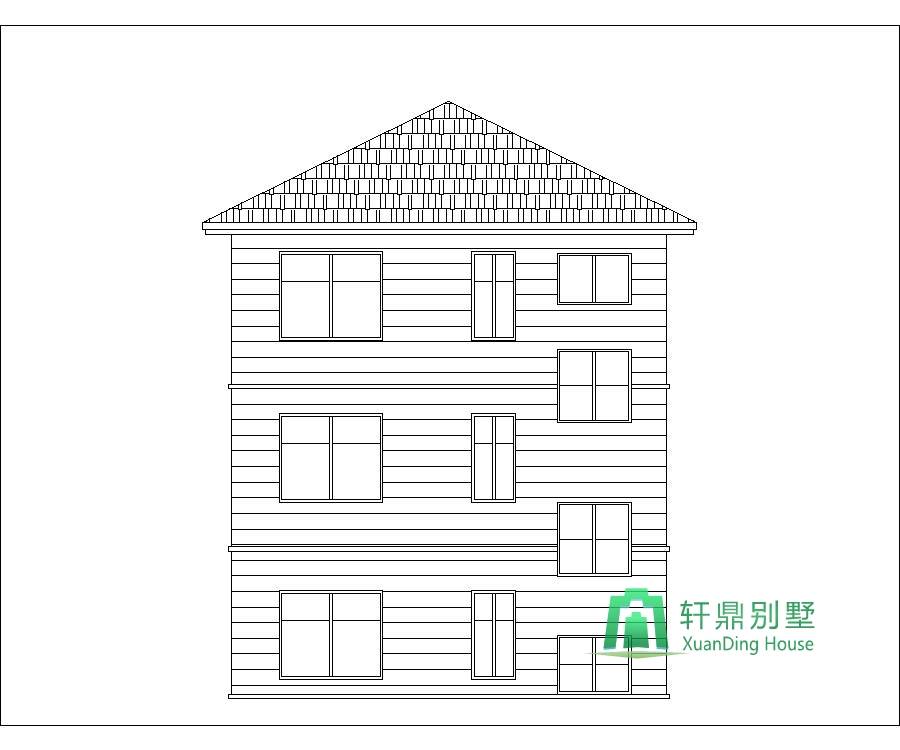

背立面圖:

側立面圖：
