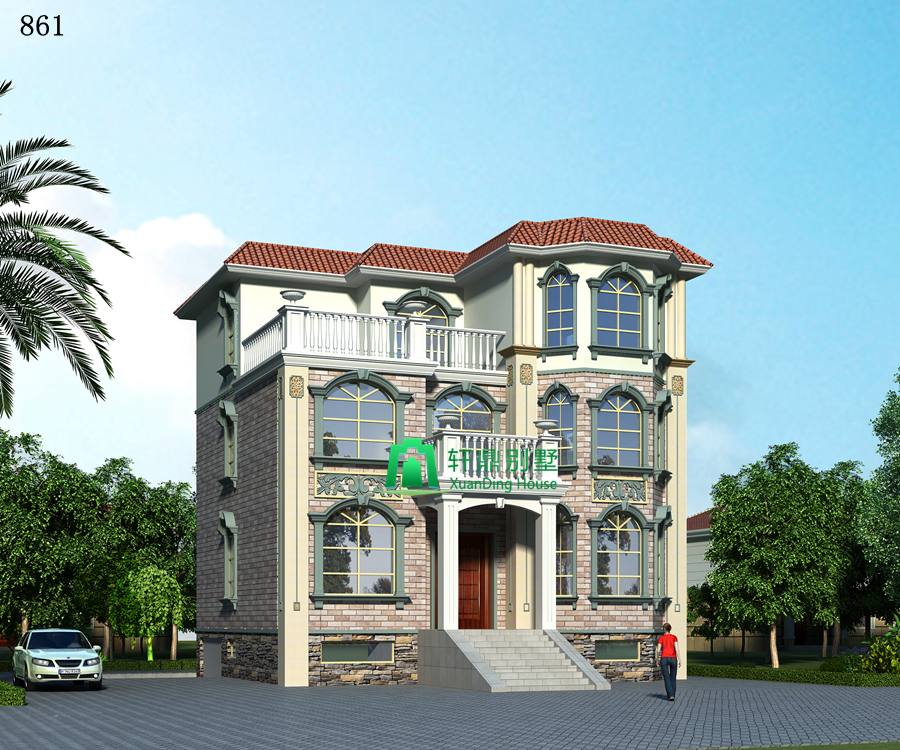

后期效果圖：

圖紙介紹：
11.7*11.7米三層帶地下室中高端歐式自建別墅設計圖，外觀大氣，帶有大面積露臺，便于茶余飯后獨自享受陽光，欣賞風景，內部房間均帶私衛，是一款即實用又美觀的設計方案。

設計功能：

? 占地尺寸：11.7*11.7米

? 占地面積：136.18㎡

?建筑面積：495.83㎡

? 建筑結構：框架結構

? 造價估算：55-60萬

? 一層建筑面積（包含外墻）：136.18㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：帶下一層，地上3層，建筑總高度（到屋脊高度）：11.700米，建筑面積495.83平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.9米，二層層高3.3米，三層層高3.3米。

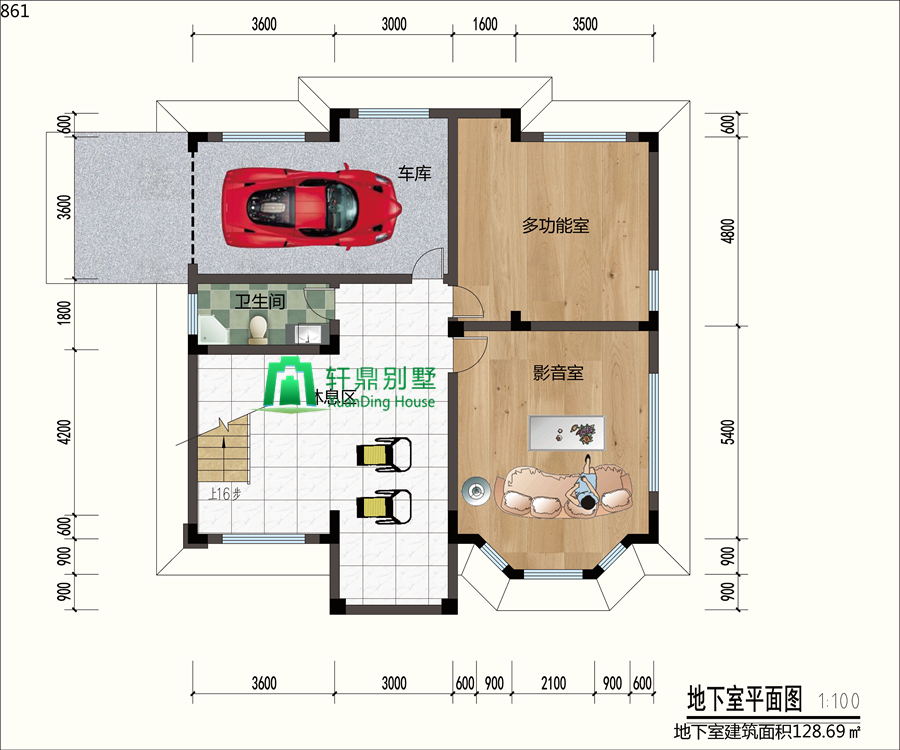

地下室平面圖:車庫，影音室，多功能室，健身區，衛生間。地下室的設計不僅可停放業主的車輛，還是運動休閑一體的空間設計。

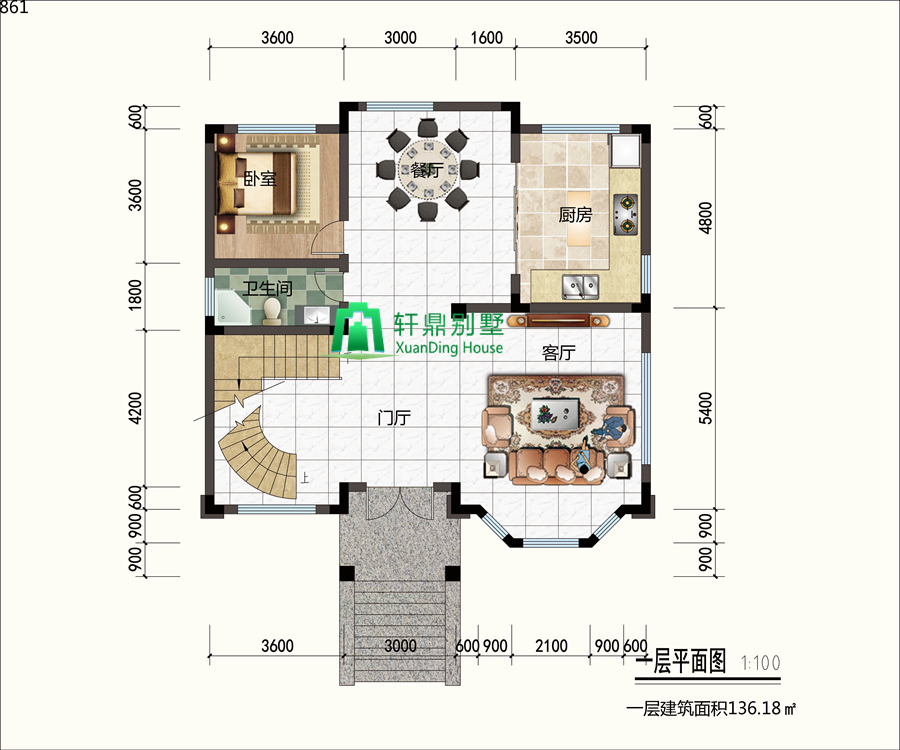

一層平面圖： 門廳，餐廳，廚房，衛生間，臥室。右側是八角窗的客廳，進門是一個非常寬敞的區域，業主及家人回家的心情也會開闊。餐廳廚房相連，就餐方便。

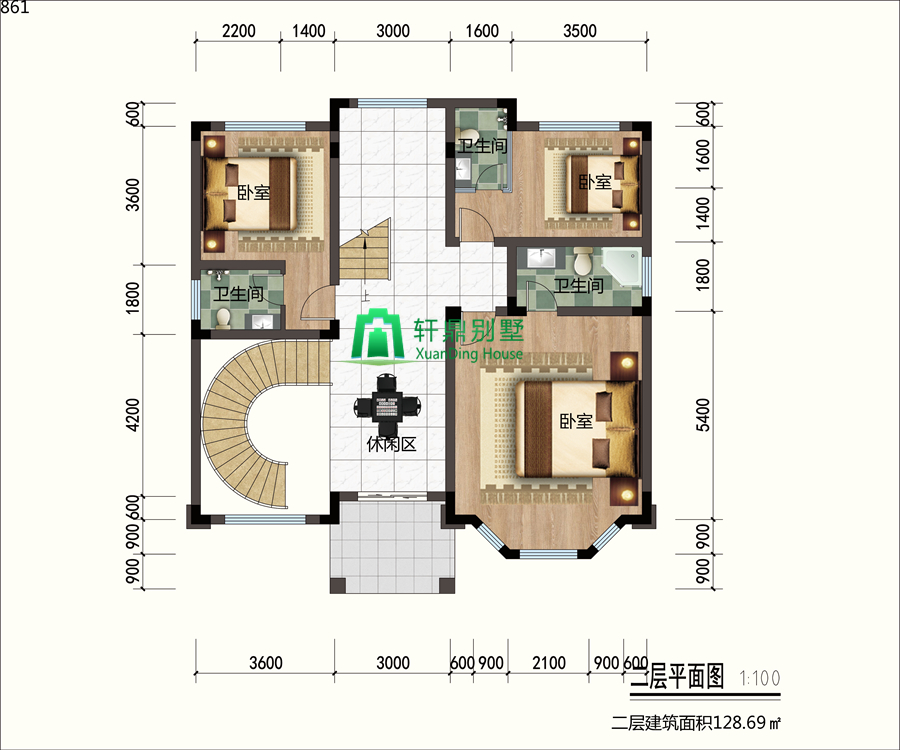

二層平面圖：臥室，衛生間，休閑區，陽臺。三間臥室，每間臥室?guī)в歇?dú)立的衛生間，保護個人隱私，也為家人打造舒適的日常生活。

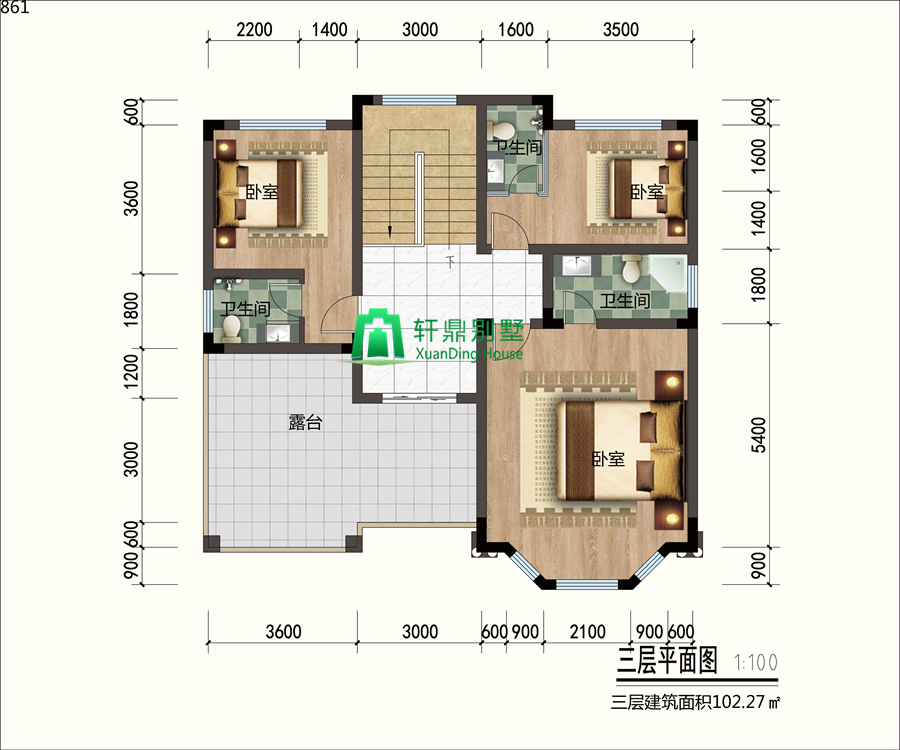

三層平面圖：臥室，衛生間，露臺。同樣是三間臥室，每間帶獨衛?？勺隹团P。露臺的設計多了晾曬衣被的地方。

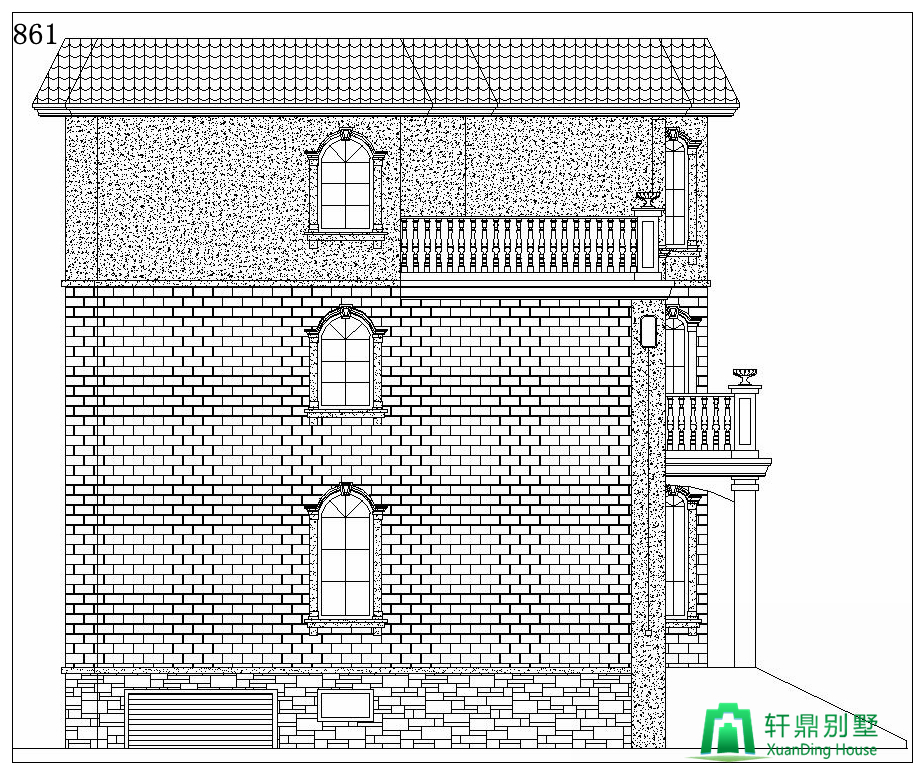

正立面圖：

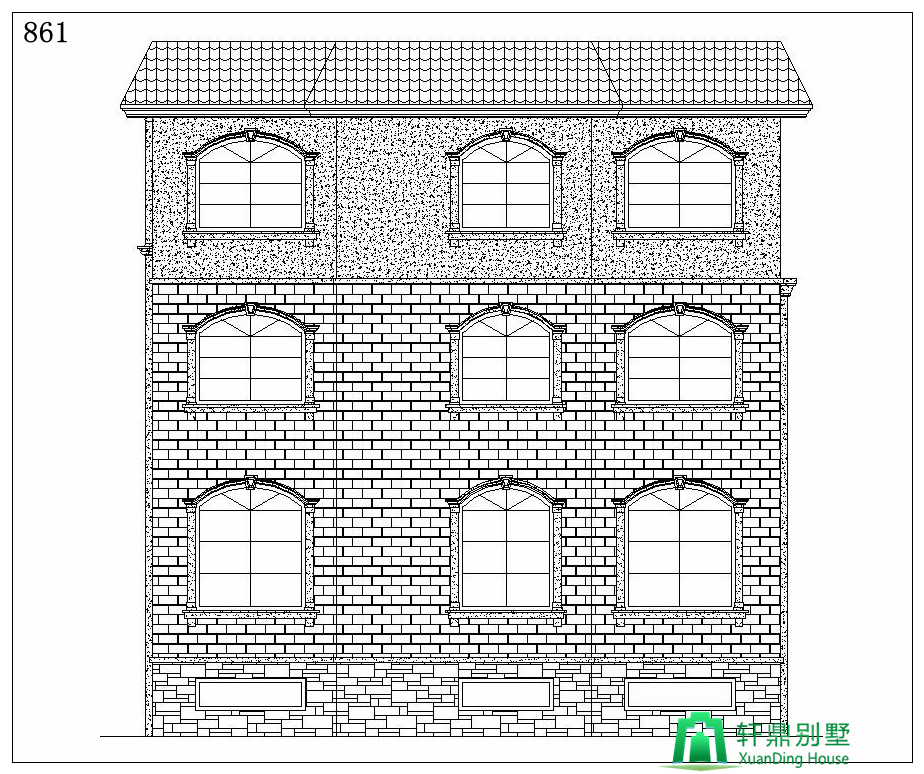

背立面圖：

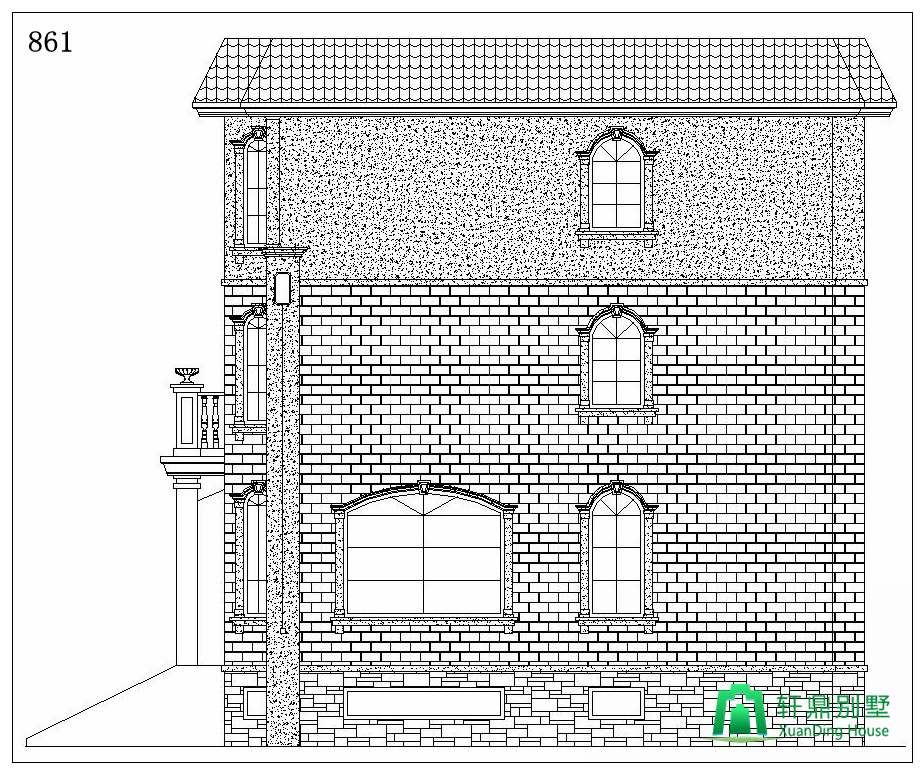

左立面圖：

右立面圖：
