A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

本方案為高端豪華四層別墅設計圖，帶外觀效果圖，造型高端大氣，戶型合理，本方案經過最新優化，含全套施工圖紙，圖紙齊全，本站圖紙均為本站原創設計，請放心購買。

設計功能：

一層：門廊、大廳、客房2、衛生間、會客廳、廚房、餐廳、臥室（帶書房、衛生間、更衣室）。

二層：客廳、露臺、臥室4（帶更衣室、衛生間）。
三層：客廳、陽臺、臥室2（帶衛生間、更衣室）、臥室2（帶衛生間、陽臺、更衣室）。
四層：臥室（帶更衣室、衛生間）、洗衣間、衛生間、健身房、露臺。

施工參數：
建筑層數：地上4層，建筑總高度（到屋脊高度）：17.070米，建筑面積：994.0平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.6米，三層層高3.6米，四層層高3.6米。

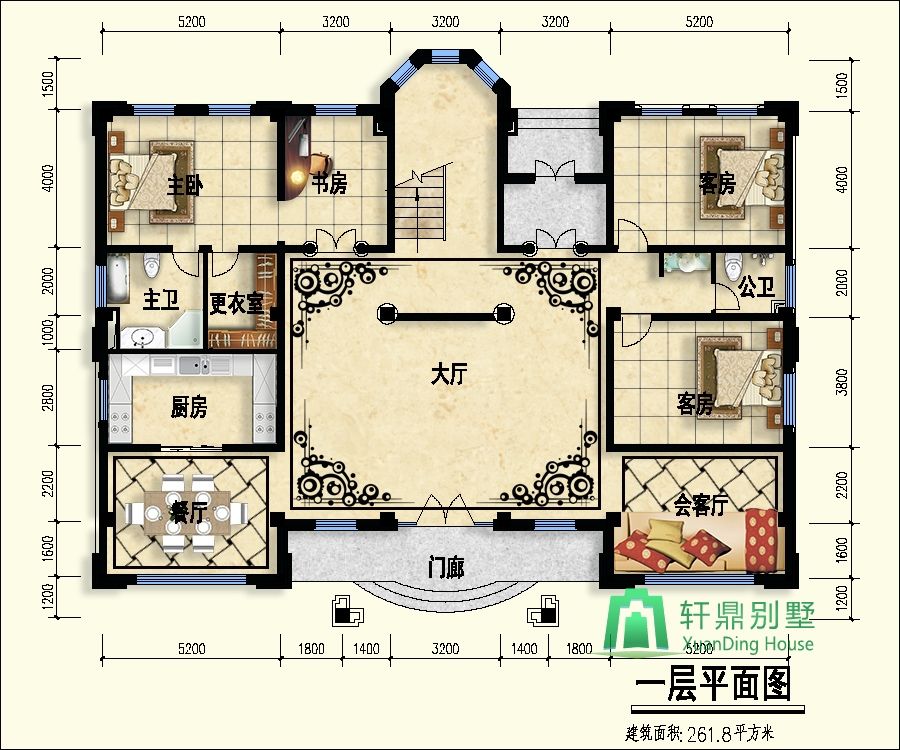

一層平面圖：

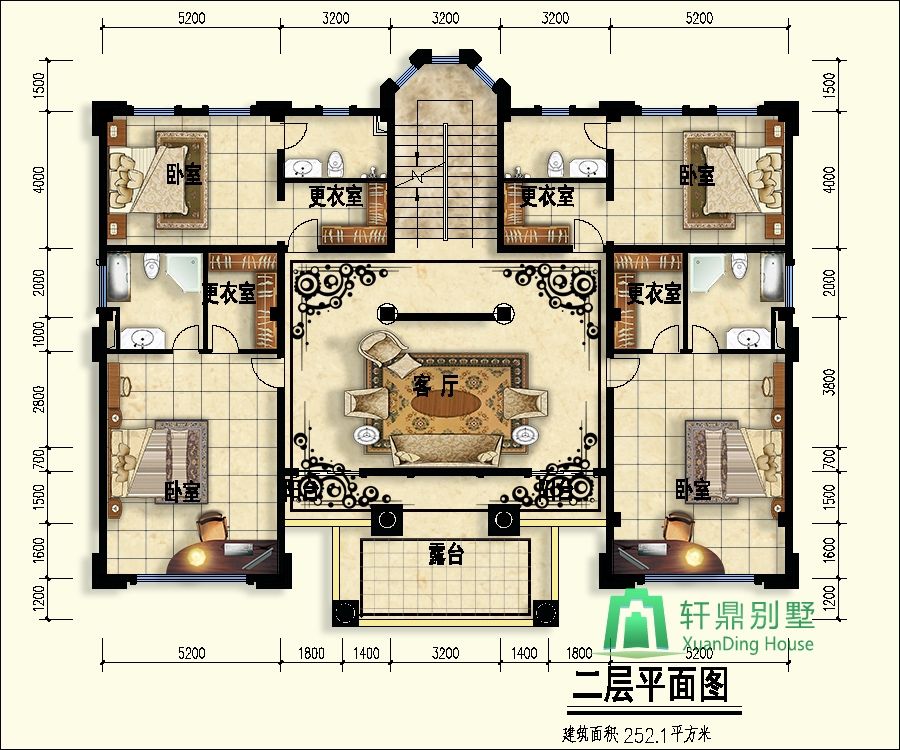

二層平面圖：

三層平面圖：

四層平面圖：

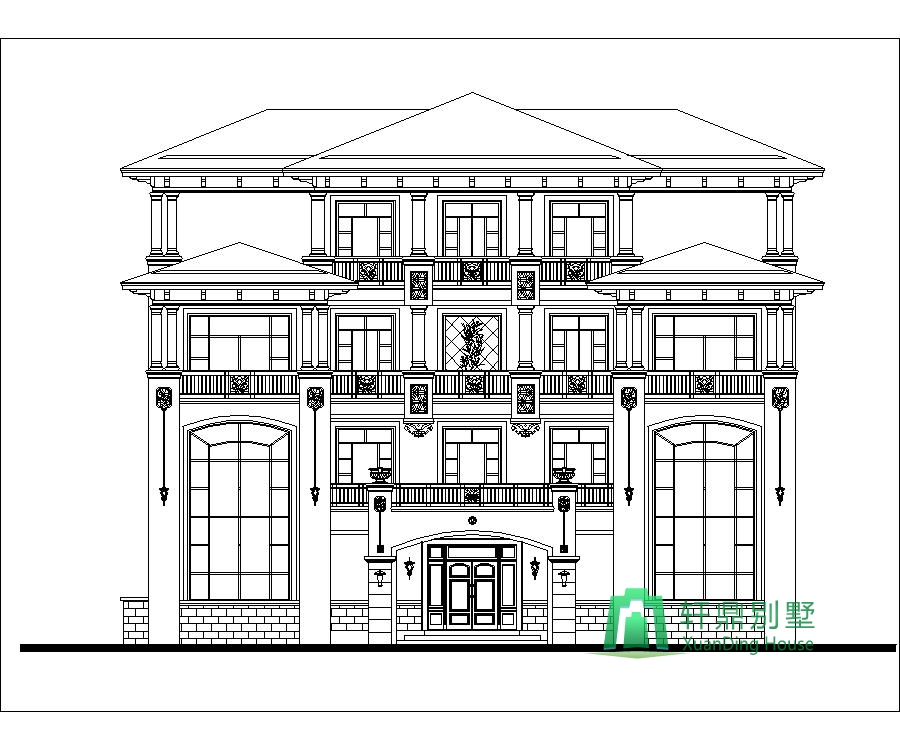

正立面圖：

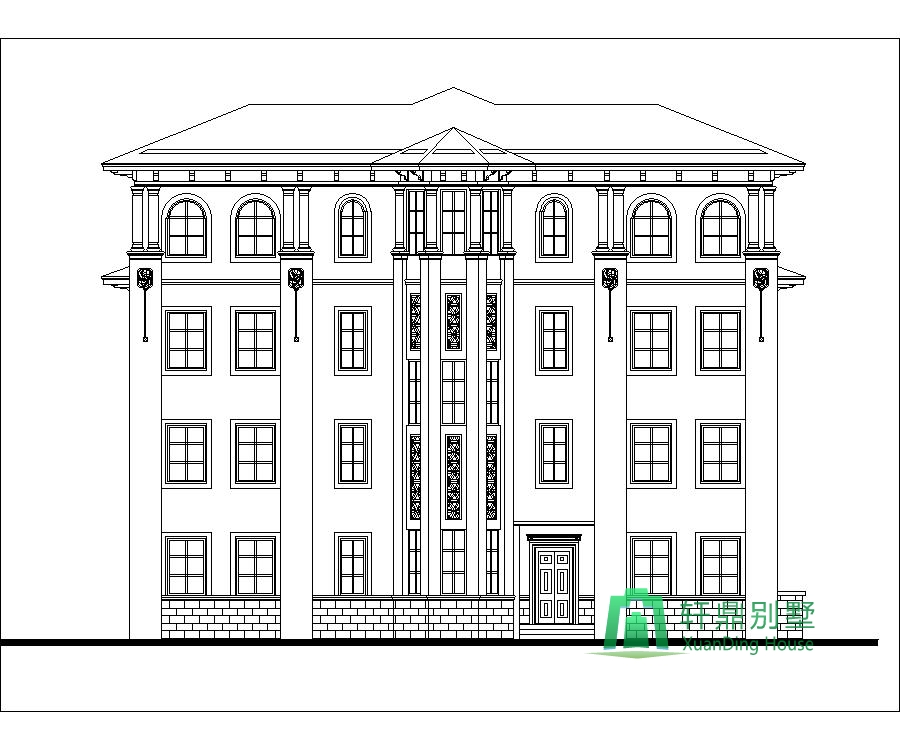

背立面圖：

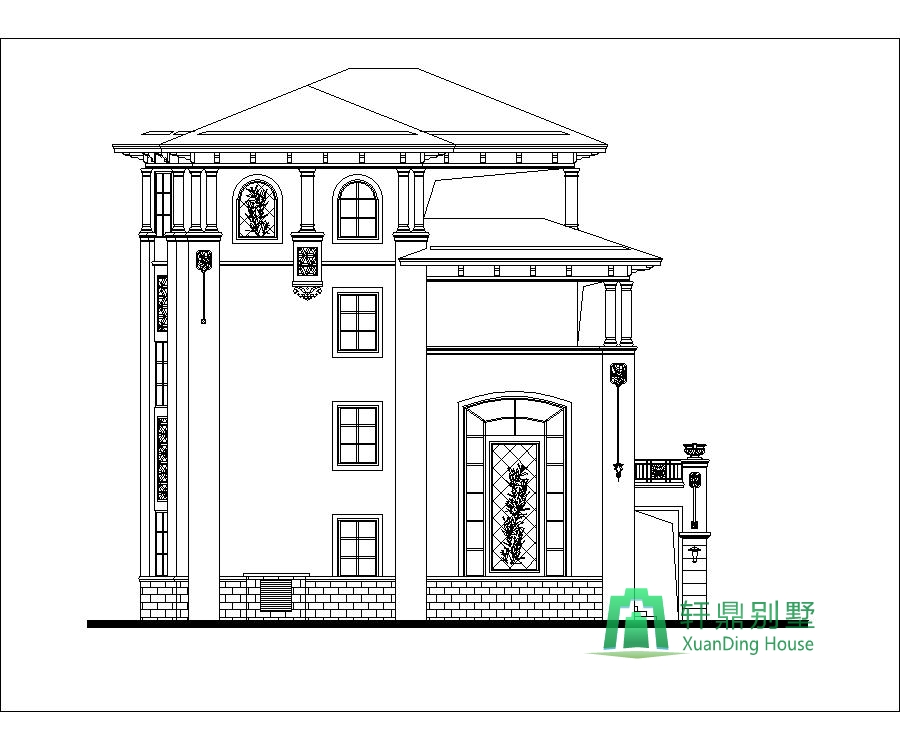

左立面圖：

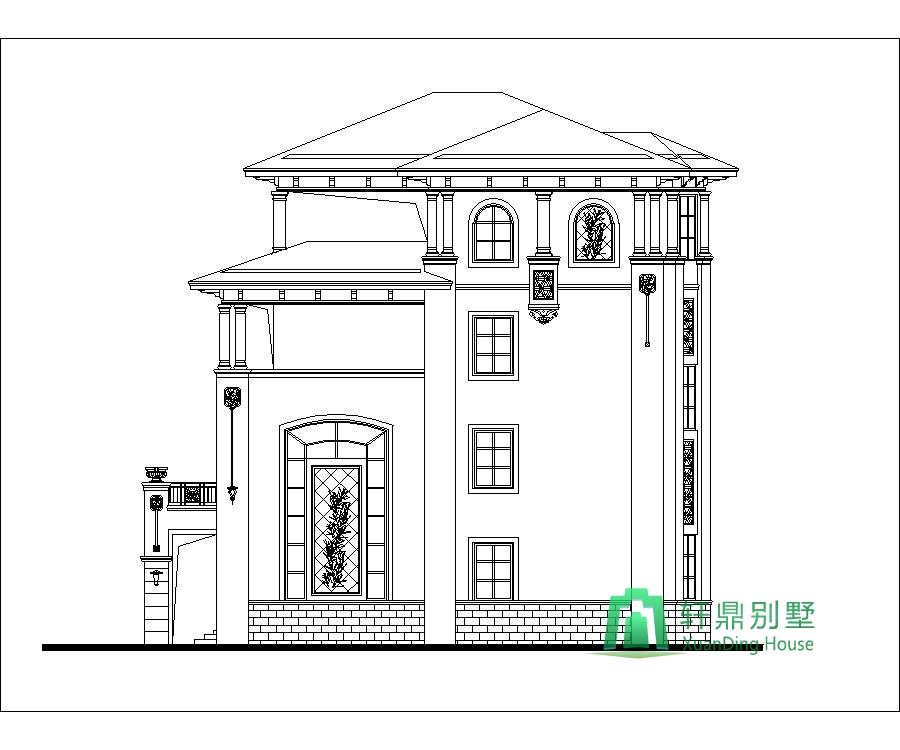

右立面圖：
