A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

中式自建別墅設計圖，四層自建別墅，占地面積109㎡，經濟實用，顳部布局合理，適合一家人居住。

設計功能：

一層：客廳、廚房、餐廳、衛生間、臥室（帶衛生間）。

二層：起居室、陽臺、臥室2、衛生間、臥室（帶衛生間）。
三層：起居室、陽臺、臥室2、衛生間、臥室（帶衛生間）。
四層：臥室、衛生間、露臺、休息廳。

施工參數：
建筑層數：地上4層，建筑總高度（到屋脊高度）：13.110米，建筑面積：376.1平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3米，二層層高2.8米，三層層高2.8米，四層層高2.7米。

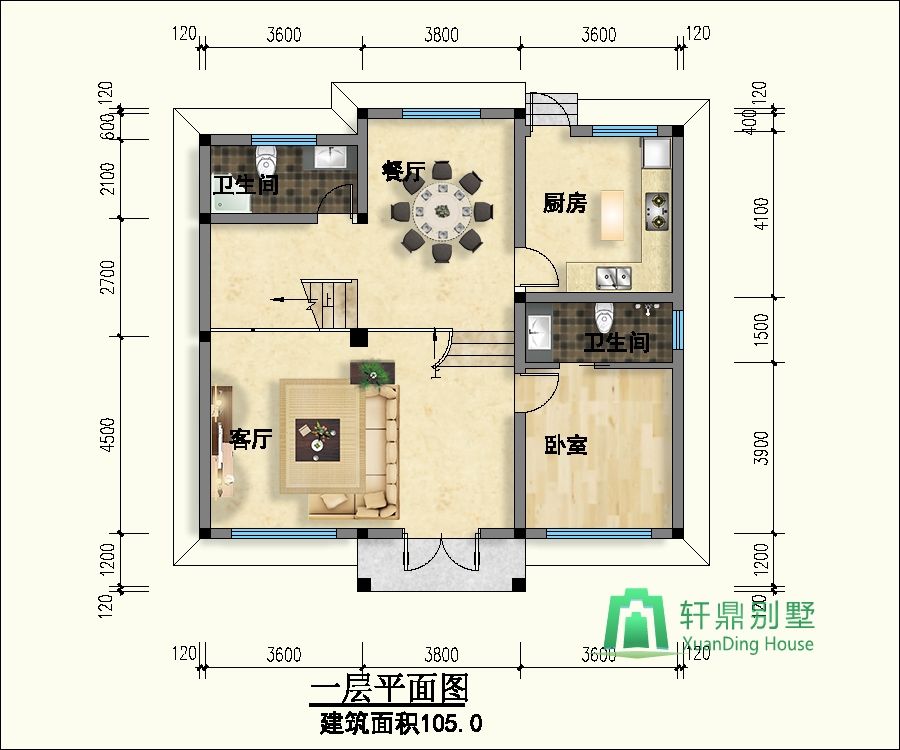

一層平面圖：

二層平面圖：

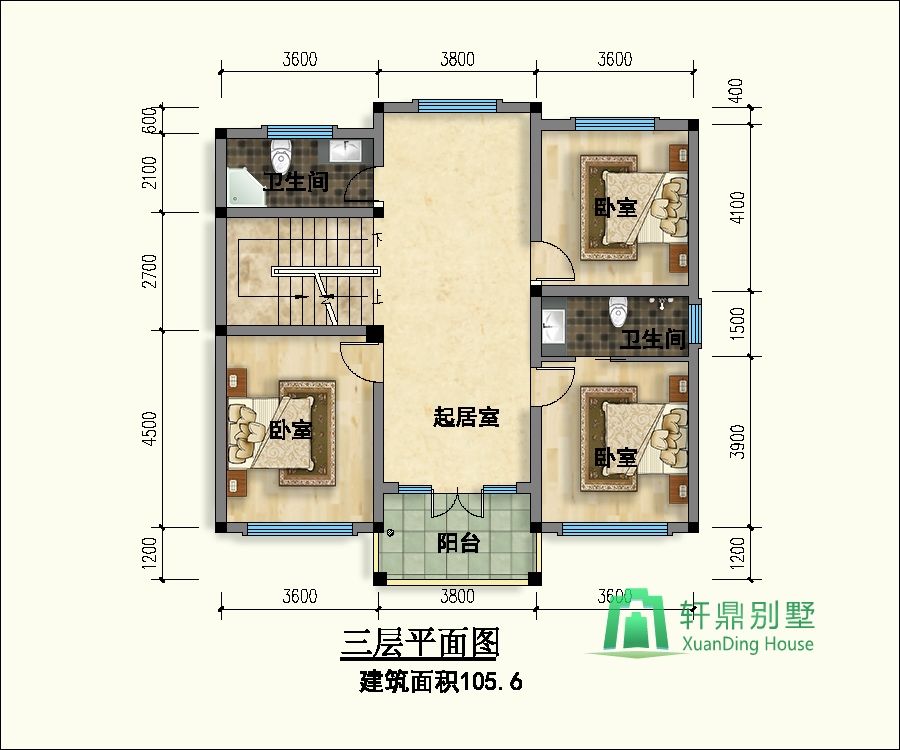

三層平面圖：

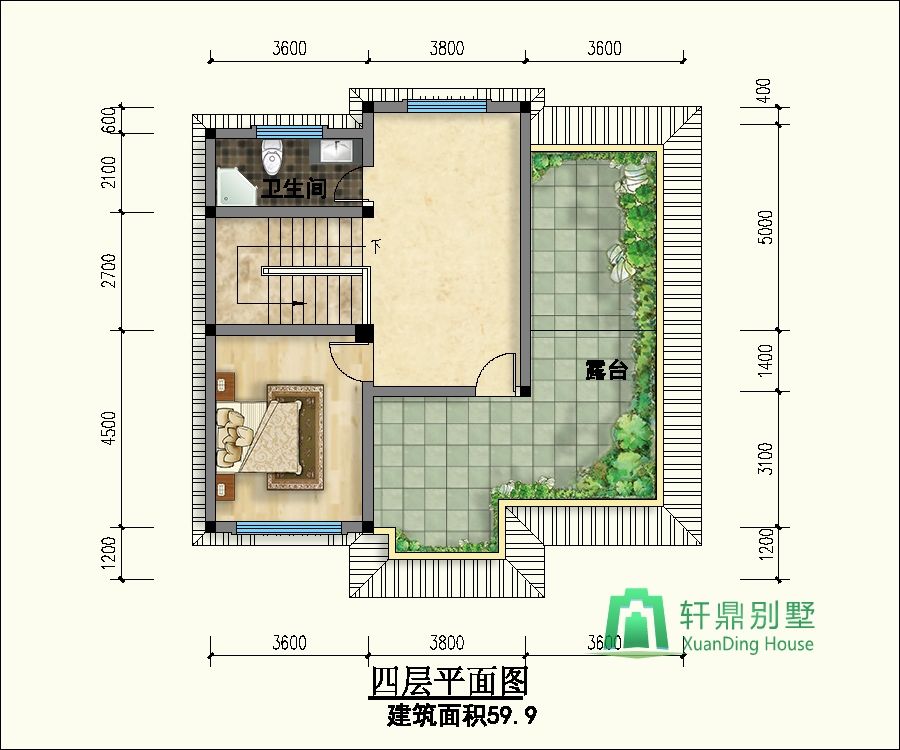

四層平面圖：

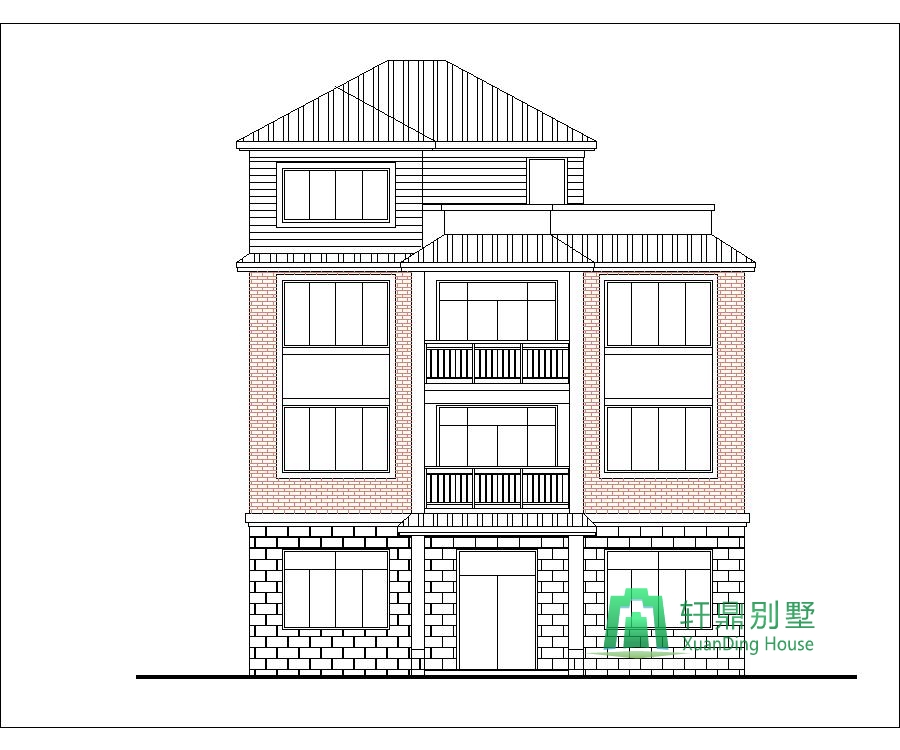

正立面圖：

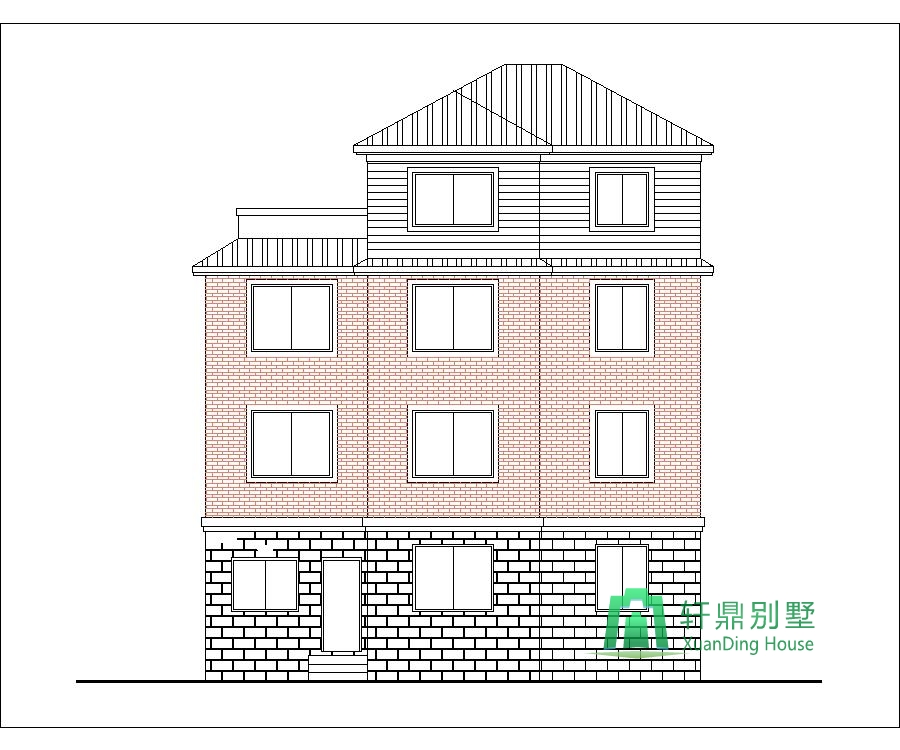

背立面圖：

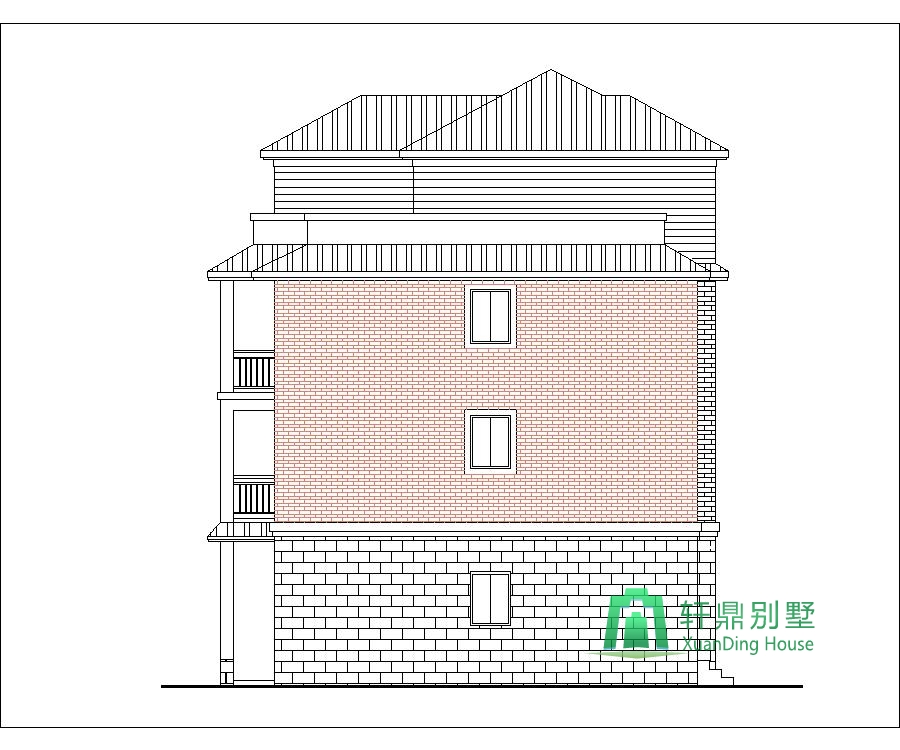

左立面圖：

右立面圖：
