A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

小占地面積雙拼別墅設計圖，含全套施工圖紙，本站原創，造型經典，內部布局完善，非常適合一家人居住。

設計功能：

一層：（大堂，儲物間、衛生間、廚房、餐廳）2

二層：（客廳、臥室、衛生間、臥室（帶衛生間））2
三層：（臥室、衛生間、儲藏室、活動室、露臺）2

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：11.100米，建筑面積：495.07平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.0米，二層層高3.0米，三層層高3.0米。

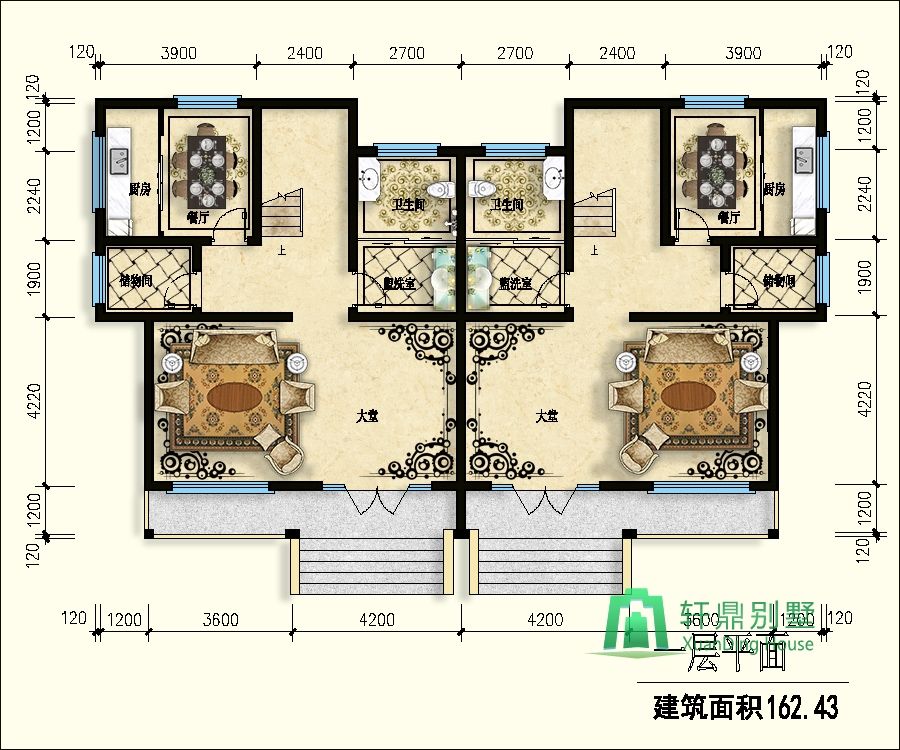

一層平面圖：

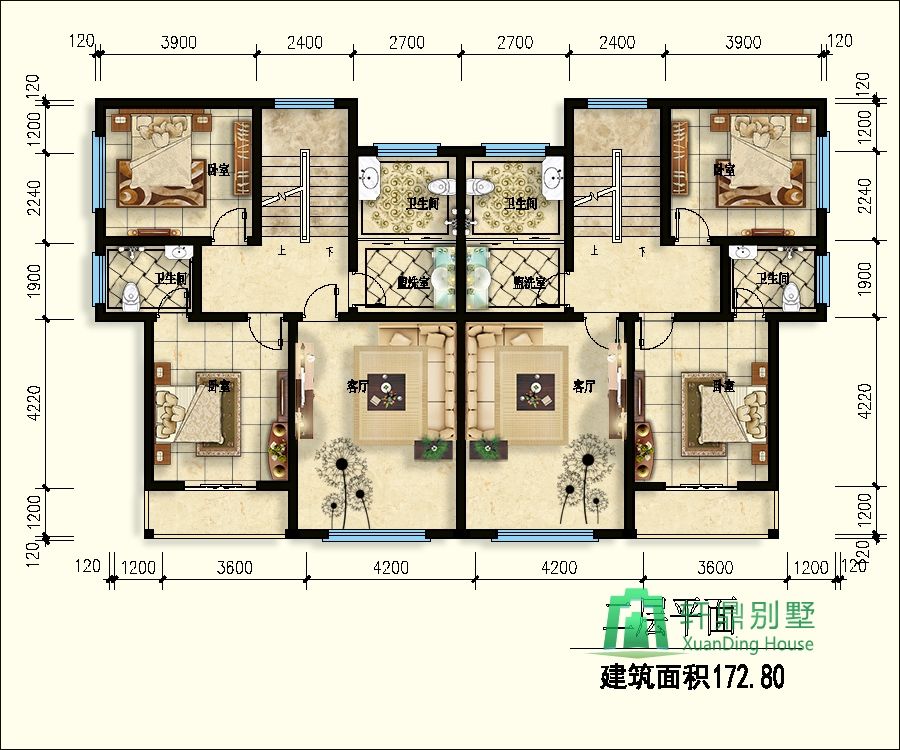

二層平面圖：

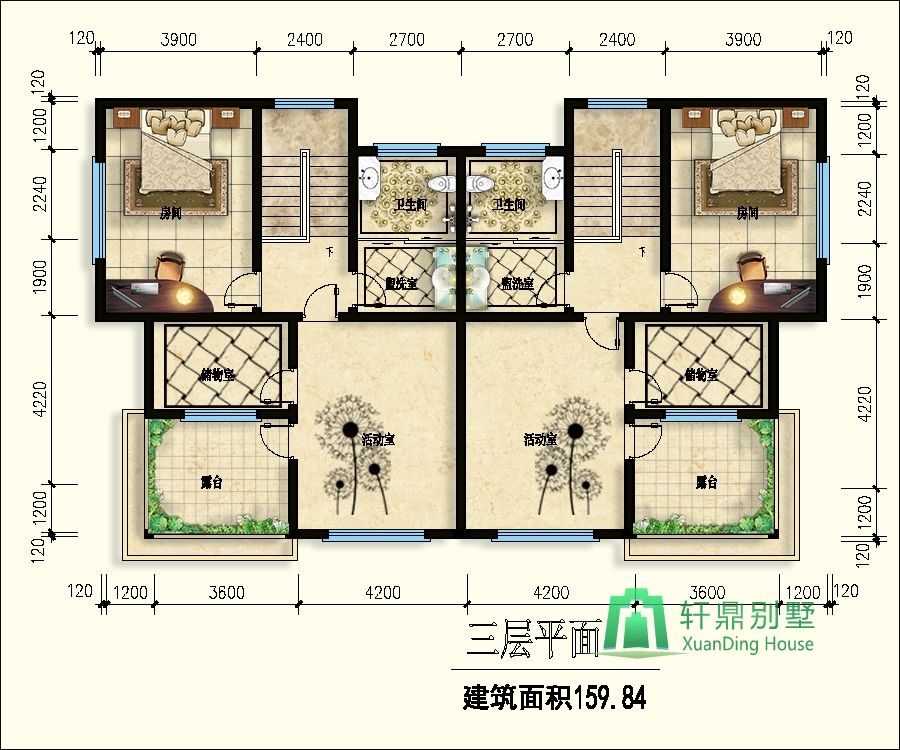

三層平面圖：

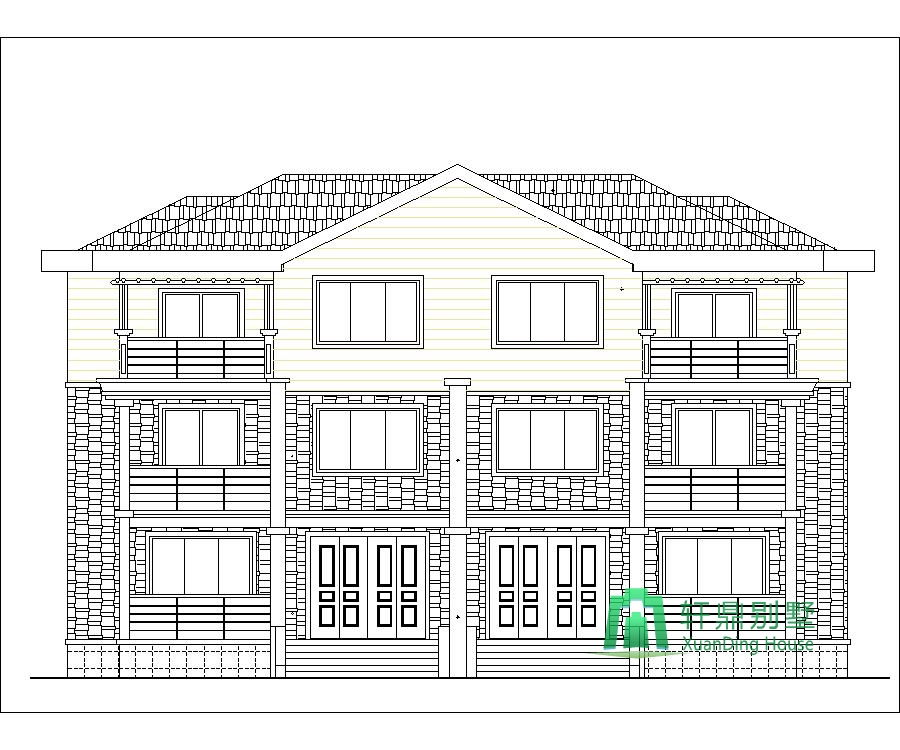

正立面圖：

背立面圖：

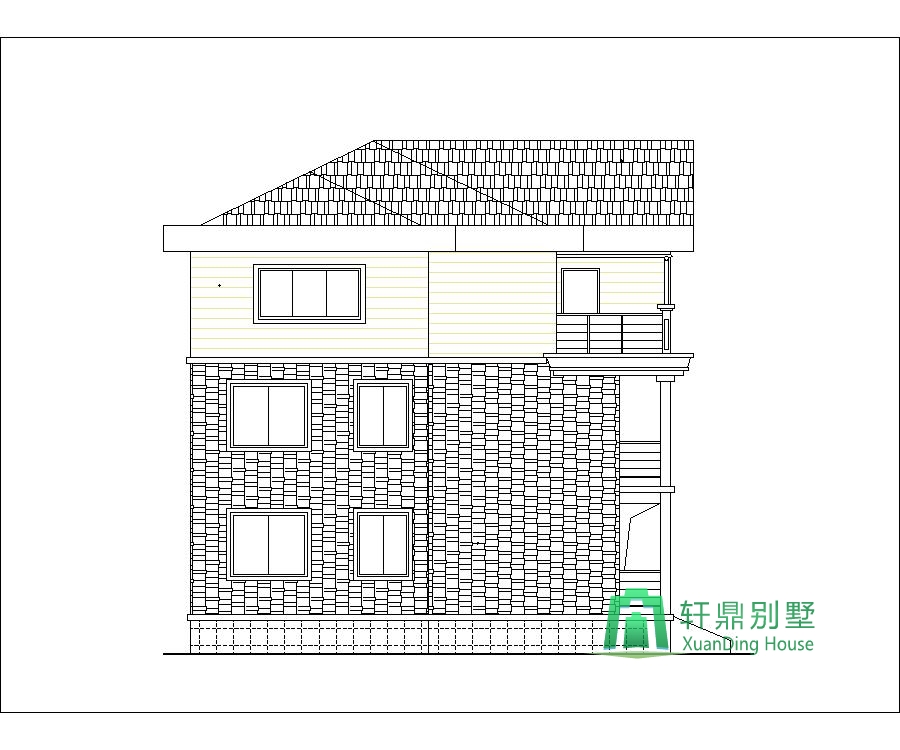

左立面圖：

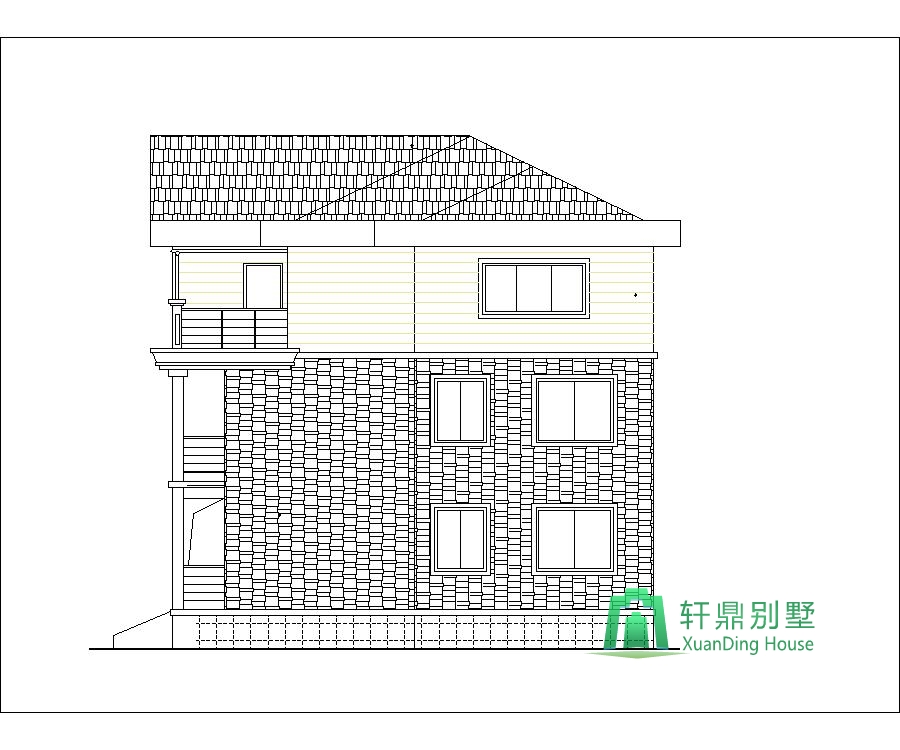

右立面圖：
