A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

三層豪華別墅設計圖，內部布局及配套設施完善，外觀配色與造型完美融合，十分協調，本方案布局及外觀經本公司設計師多次修改最終定稿，含全套施工圖紙，圖紙齊全請放心購買。

設計功能：

一層：車庫、門廳、玄關、客廳、廚房、餐廳、臥室、衛生間、洗衣間、臥室（帶衛生間）。

二層：臥室2（帶衛生間）、臥室（帶衣帽間、衛生間）、家庭廳、影視廳（帶陽臺、衛生間）。
三層：露臺2、臥室、衛生間、臥室（帶衣帽間、衛生間、陽臺、書房）。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：13.965米，建筑面積：604.5平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.6米，三層層高3.6米。

背面效果圖：

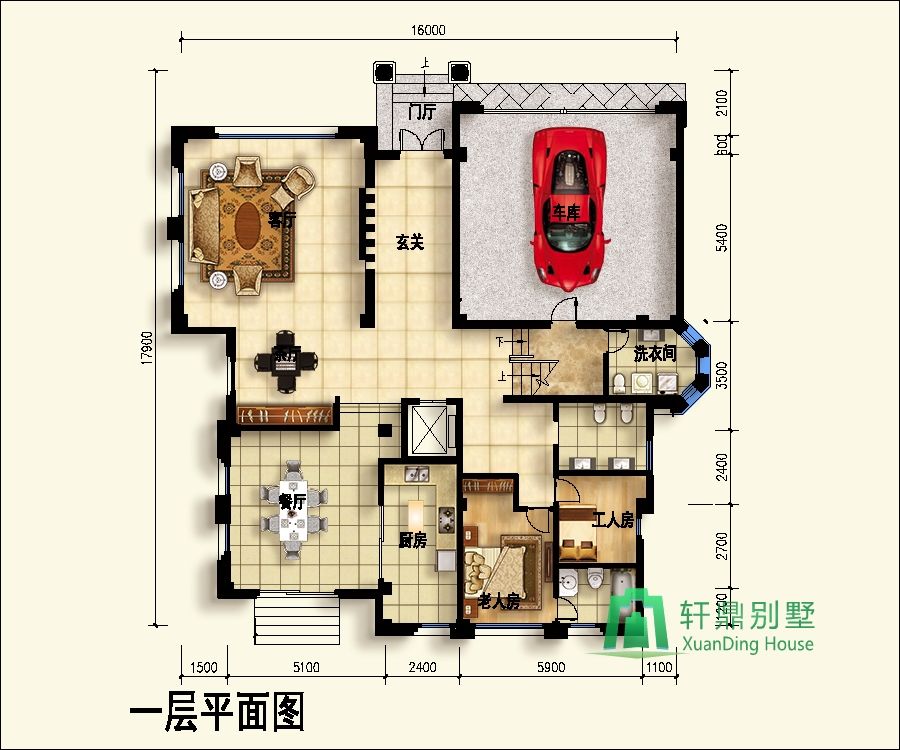

一層平面圖：

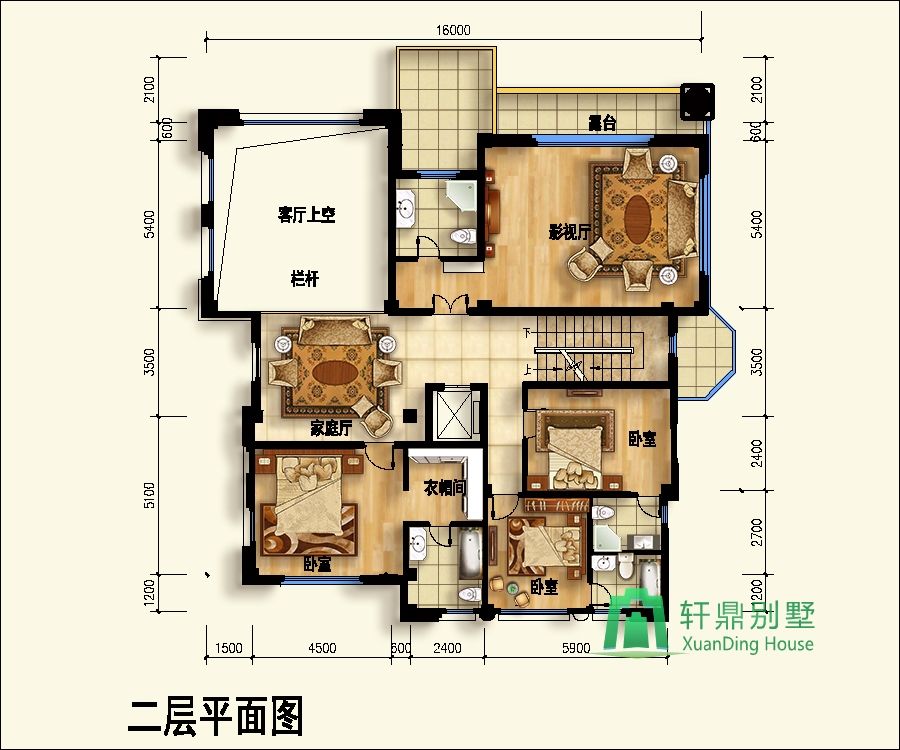

二層平面圖：

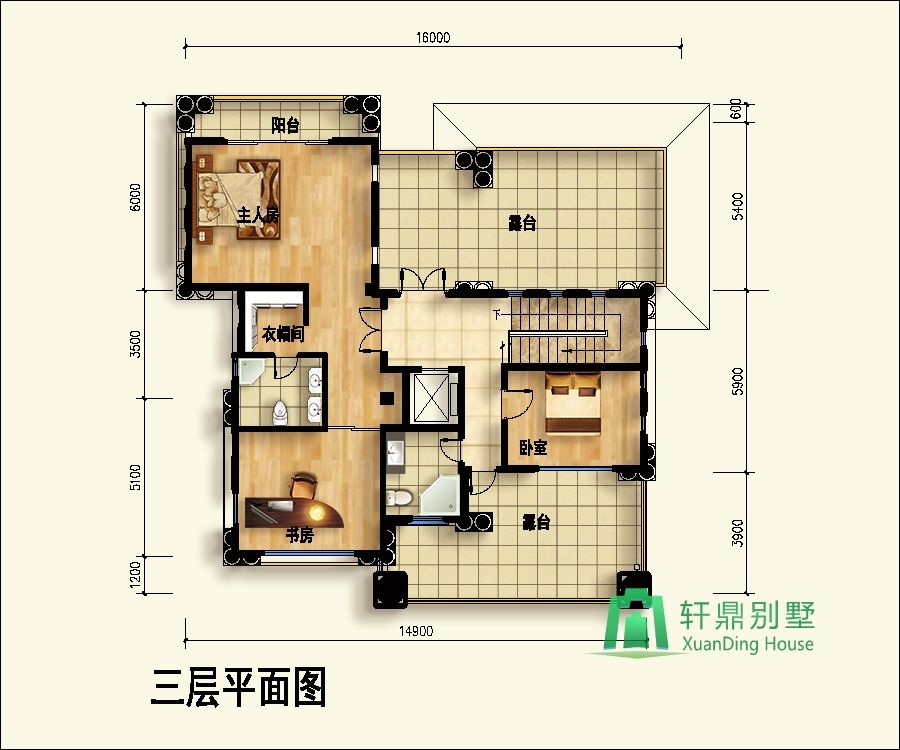

三層平面圖：

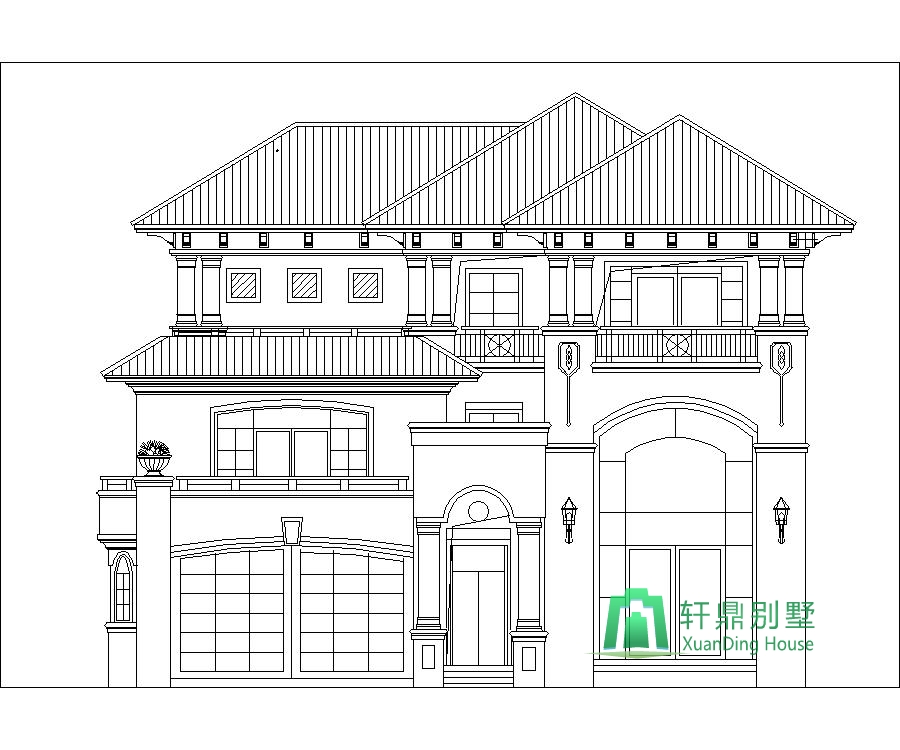

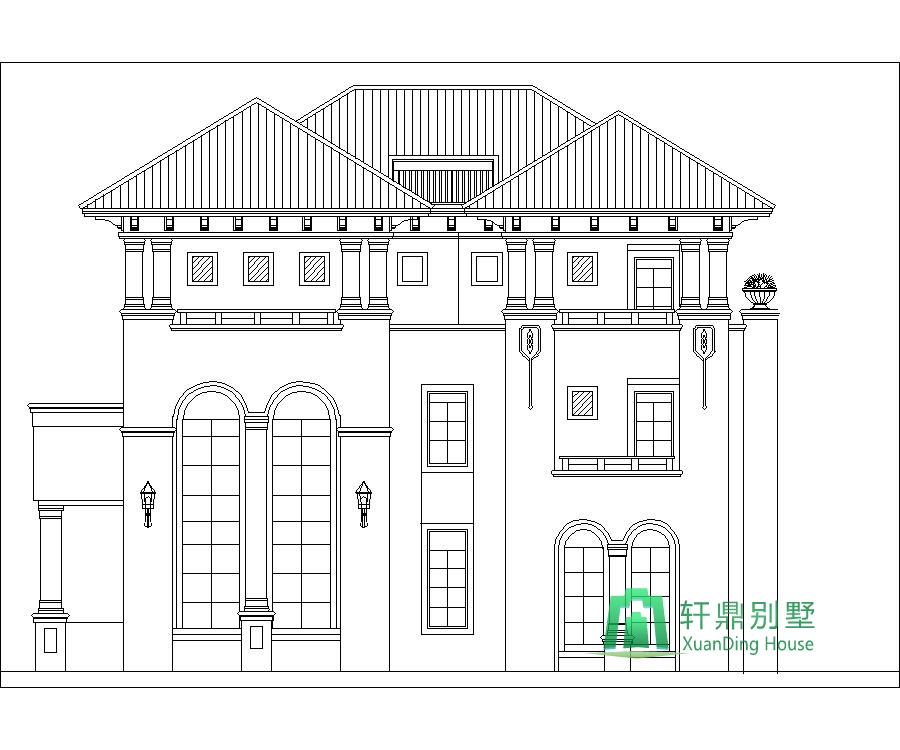

正立面圖：

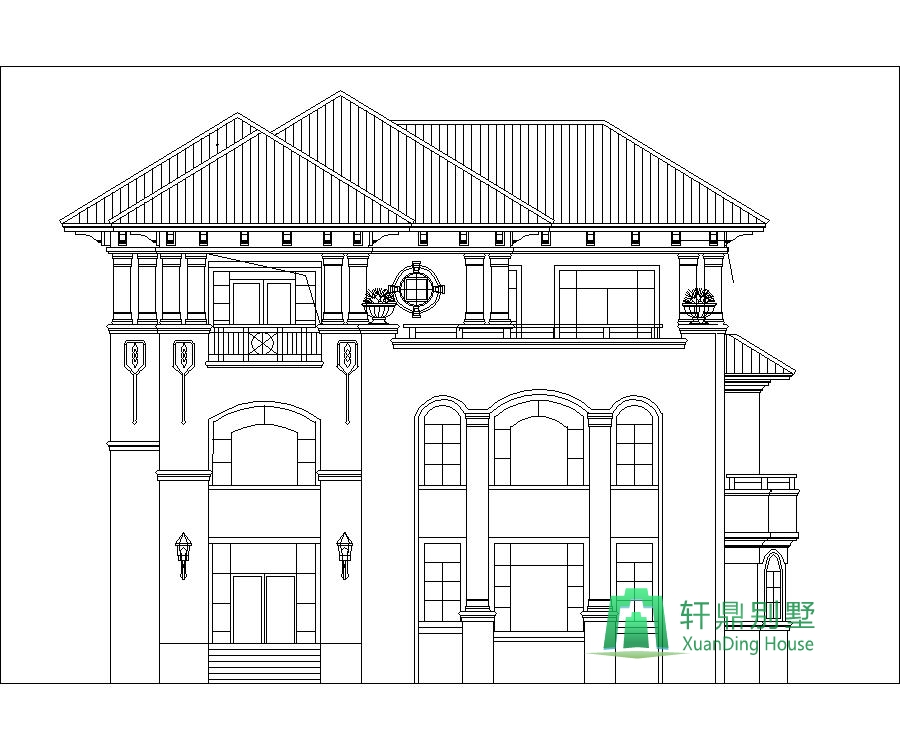

背立面圖：

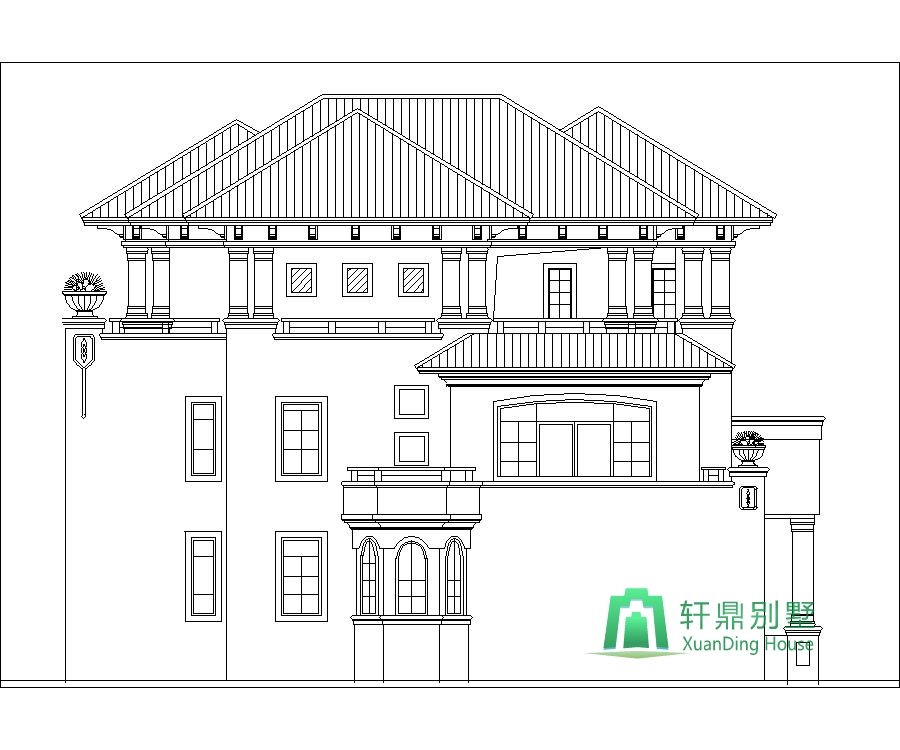

左立面圖：

右立面圖：
