圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

占地441.33㎡超大超豪華中式古典建筑，三層自建別墅設計圖，含全套施工圖紙，圖紙齊全，請放心購買。

設計功能：

一層：門廳、客廳、露臺、衣帽間2、衛生間、廚房、中餐廳、西餐廳、露臺、老人房（帶衛生間）。

二層：露臺、臥室（帶衣帽間、衛生間、露臺、書房、密室）、臥室2、衛生間、儲藏室、臥室（帶衛生間、密室、衣帽間）、臥室（帶衛生間、衣帽間、密室、露臺）。
三層：露臺、活動廳、密室、儲藏間2、臥室2、衛生間、臥室（帶衣帽間、衛生間、書房、露臺）。

施工參數：

建筑層數：地上3層， 建筑總高度：11.7米，總建筑面積：1063平方米

結構體系： 框架異形柱結構，抗震設防烈度七度，屋面為現澆混凝土屋面。

結構層高：一層層高4.50米，二層層高3.60米，三層層高3.60米。

側面效果圖：

一層平面圖：

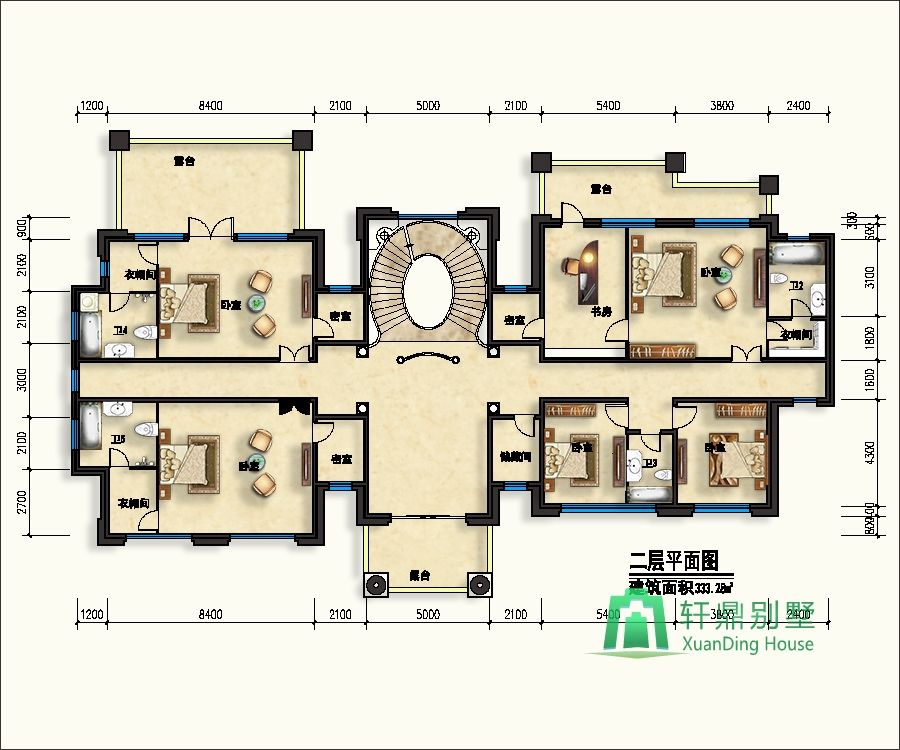

二層平面圖：

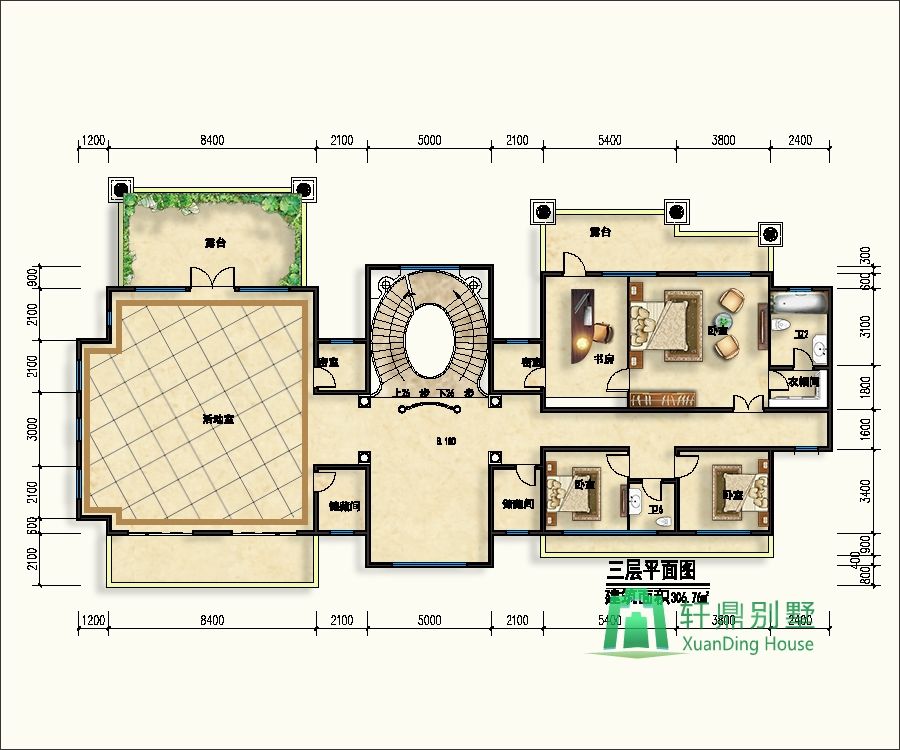

三層平面圖：

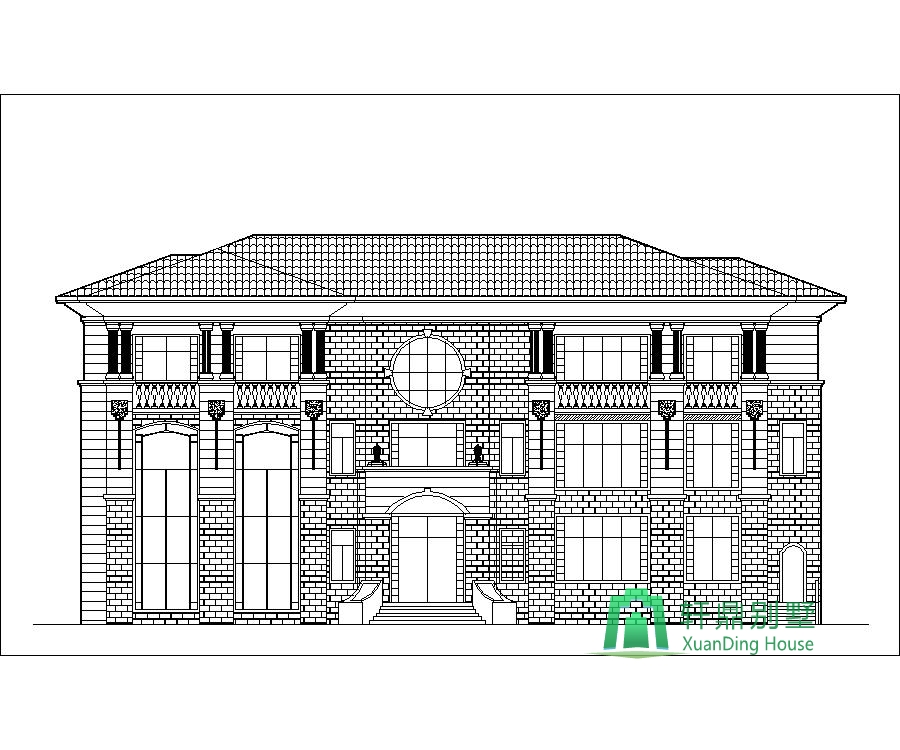

正立面圖：

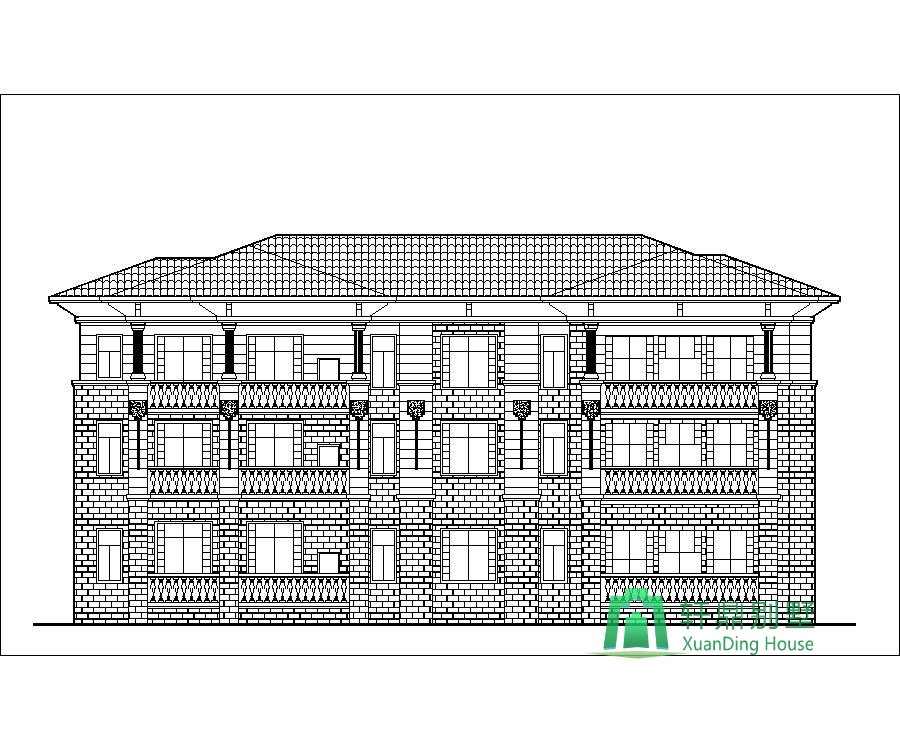

背立面圖：

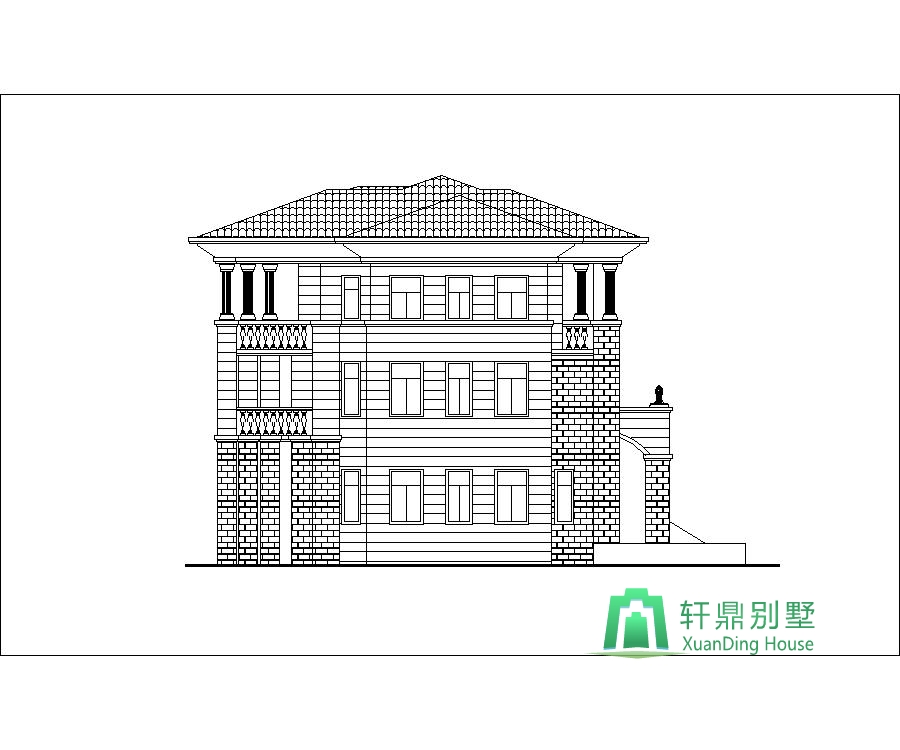

左立面圖：

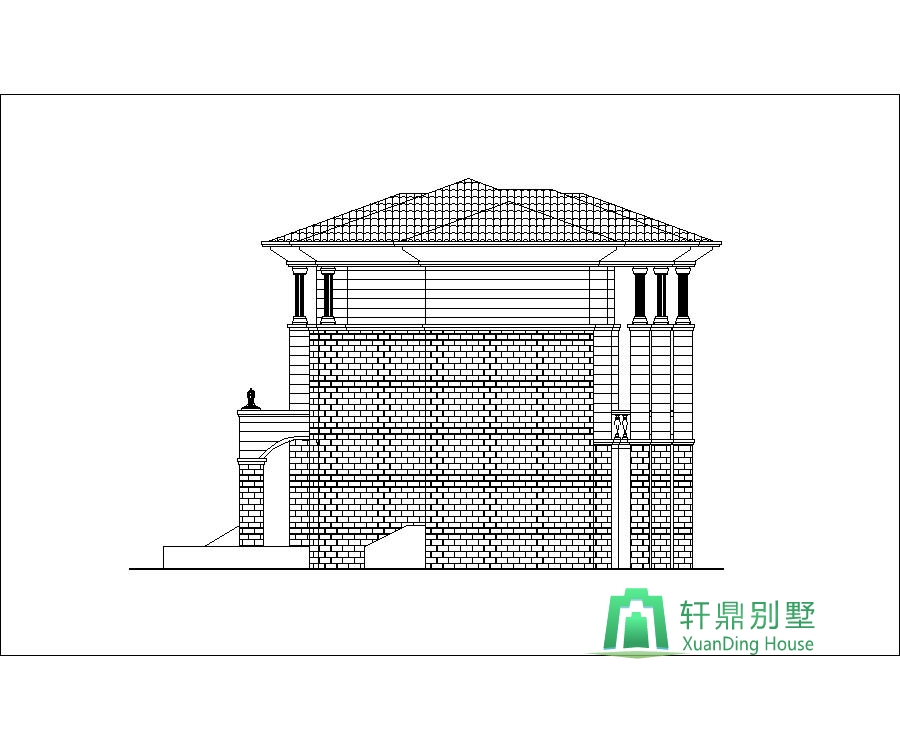

右立面圖：
