A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

占地102平方米二層半自建別墅設計圖，外觀造型別致，配色艷麗，內部布局完善合理，非常符合農村建房需求。

設計功能：

一層：客廳、廚房、餐廳、臥室、衛生間。

二層：棋牌室、活動廳、陽臺、臥室2、衛生間、臥室（帶衛生間）。
三層：臥室、衛生間、桌球廳、露臺。
施工參數：

建筑層數：地上3層，建筑總高度（到屋脊高度）：11.698米，建筑面積：257.26平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.2米，二層層高3.2米，三層層高3.2米。

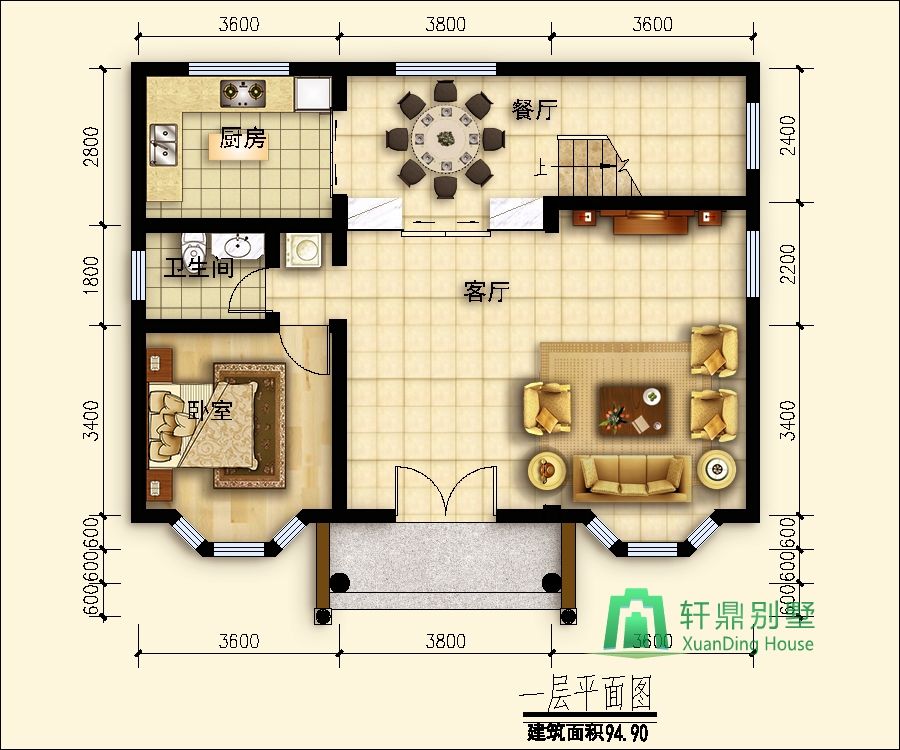

一層平面圖：

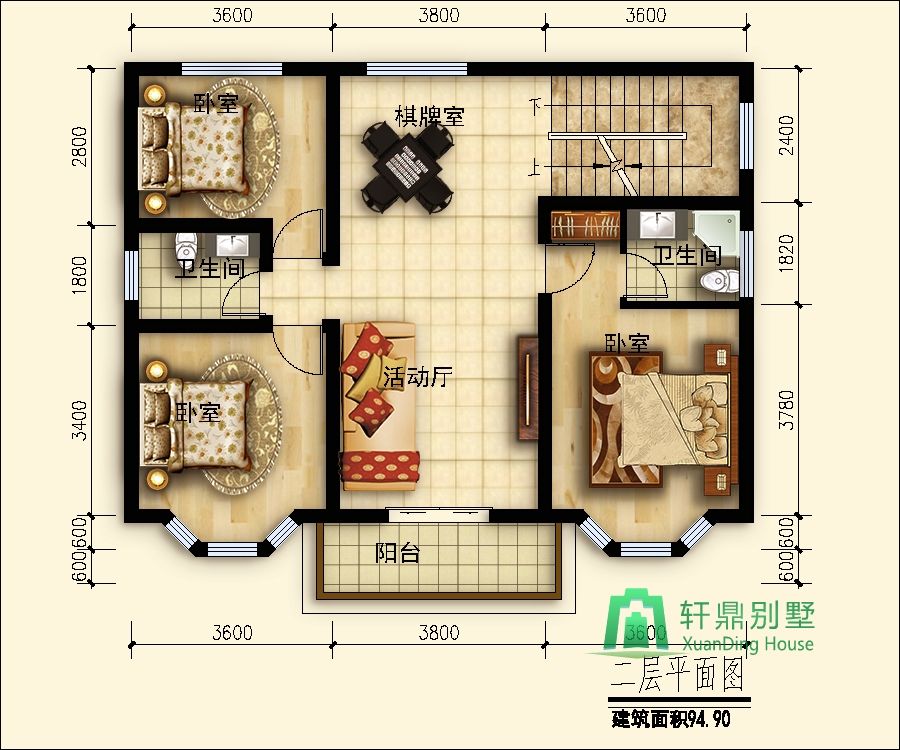

二層平面圖：

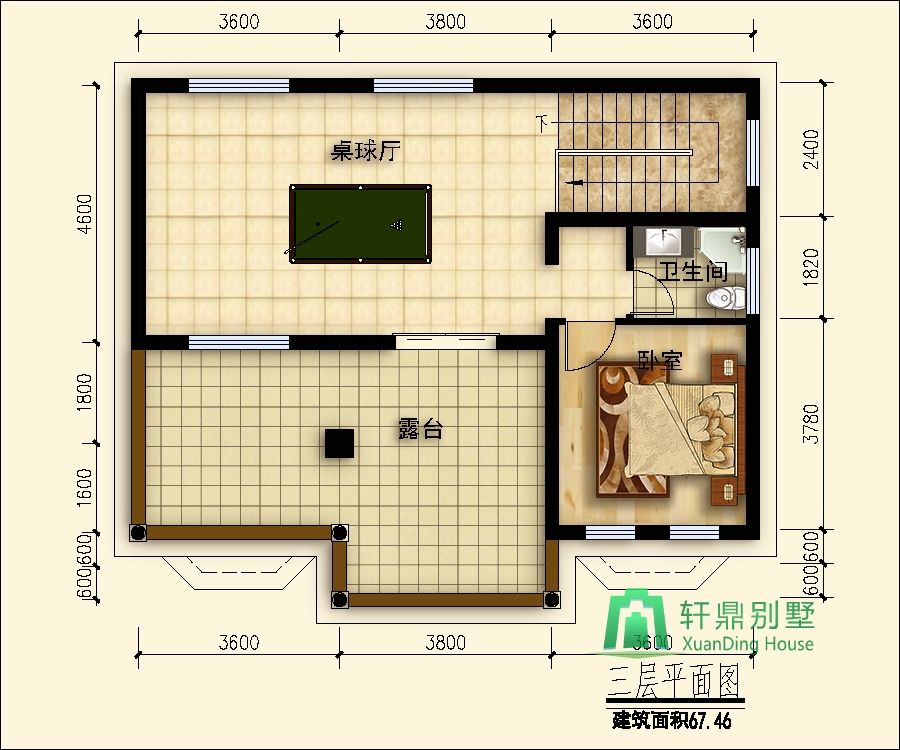

三層平面圖：

正立面圖：

背立面圖：

左立面圖：

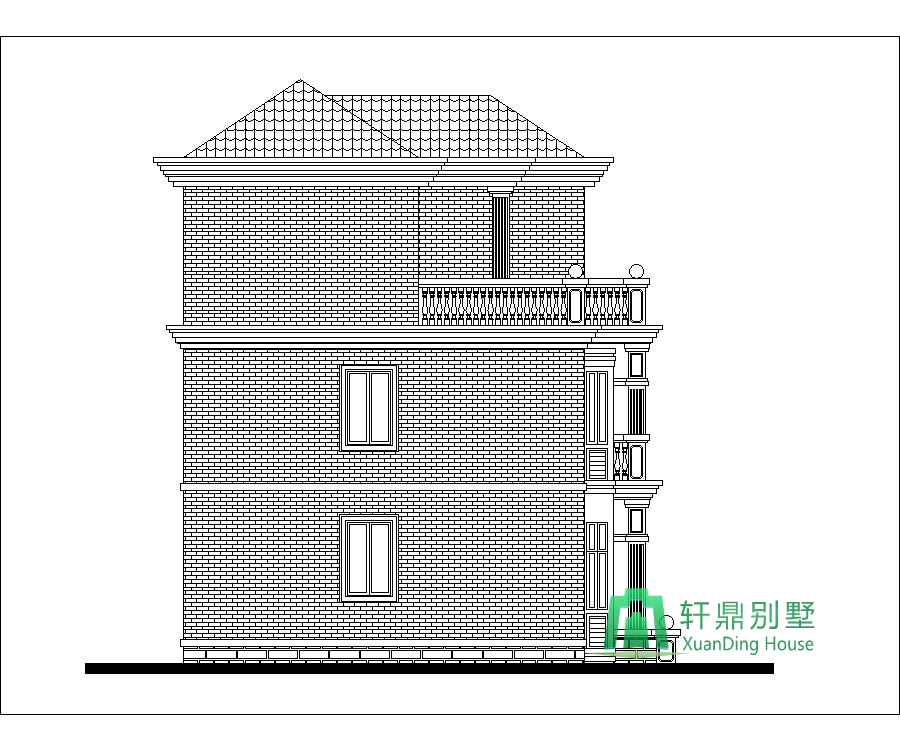

右立面圖：
