A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

中式三層自建別墅設計圖，美觀精致，布局完善合理，外觀配色及造型完美融合，給人一種很端莊，很有氣勢的感覺。

設計功能：

一層：門廳、客廳、廚房、餐廳、儲藏室、衛生間、臥室（帶衣帽間衛生間）。

二層：臥室（帶衣帽間、書房、衛生間）、臥室（帶書房、起居室、衛生間、露臺）。
三層：臥室（帶衣帽間、露臺、衛生間）、臥室（帶衣帽間、起居室、衛生間、露臺）。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：12.085米，建筑面積：388.53平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.3米，二層層高3.0米，三層層高3.0米。

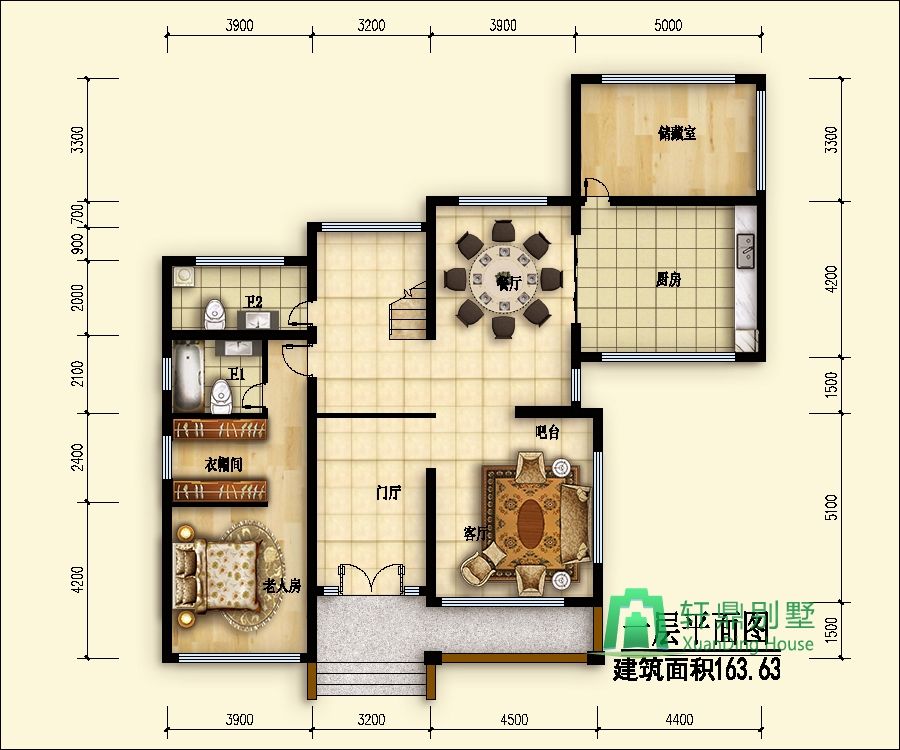

一層平面圖：

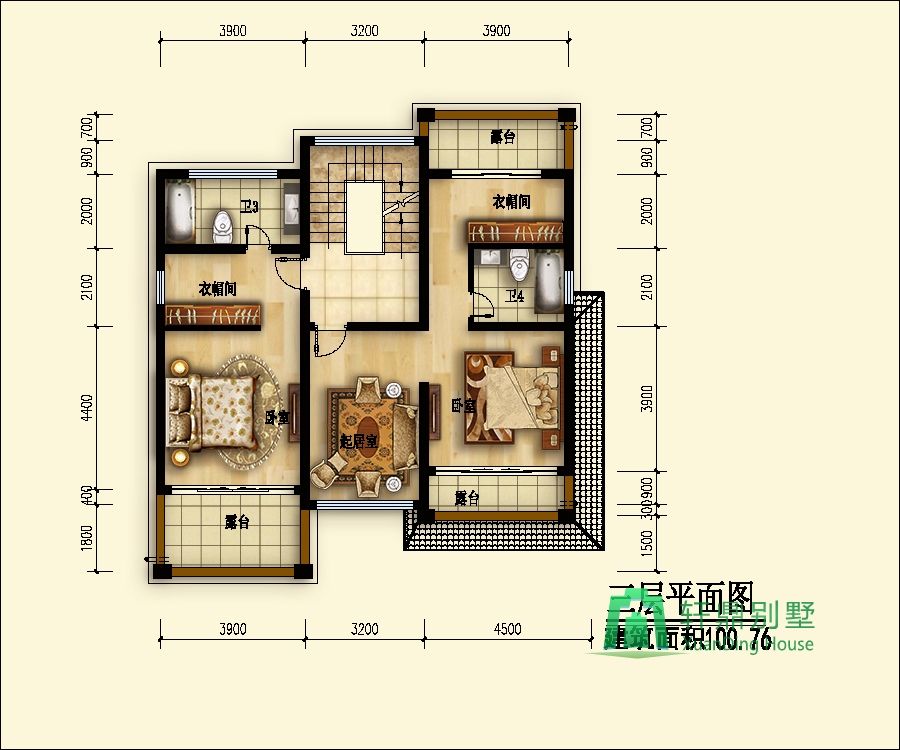

二層平面圖：

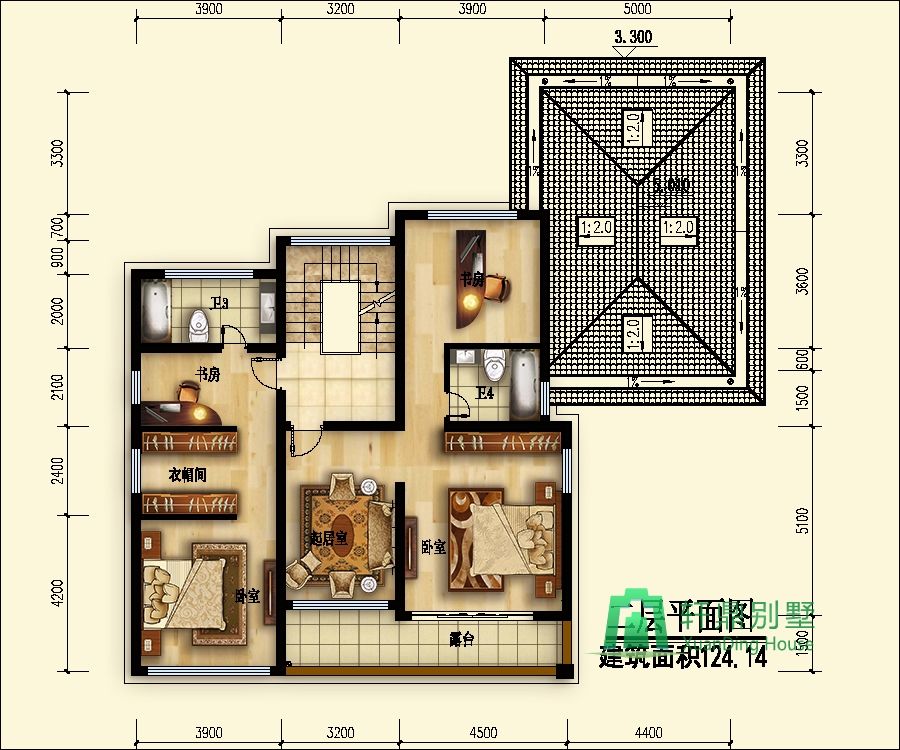

三層平面圖：

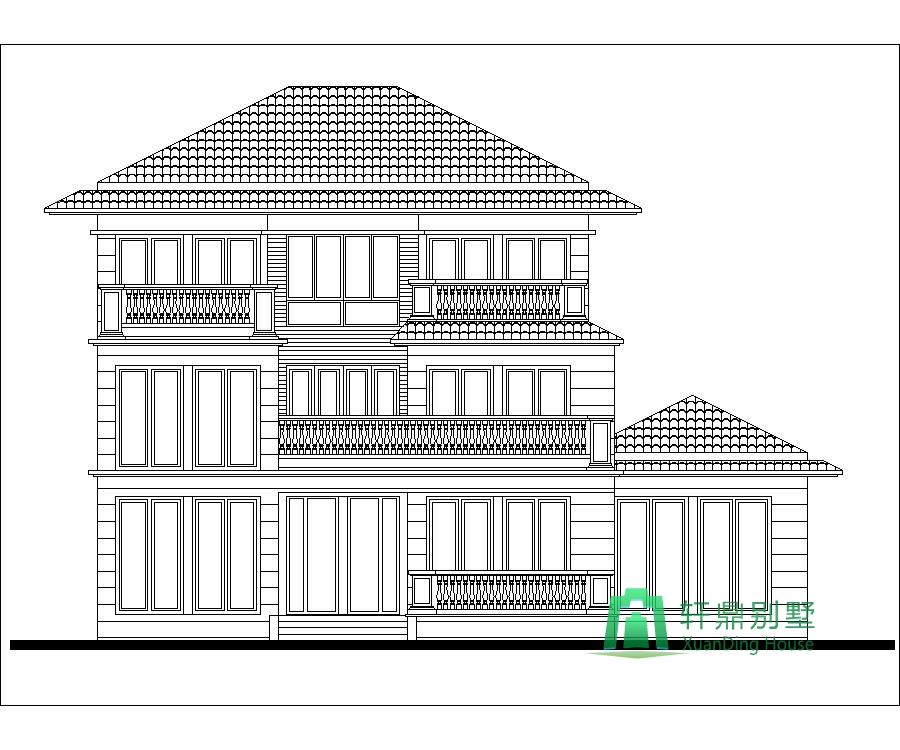

正立面圖：

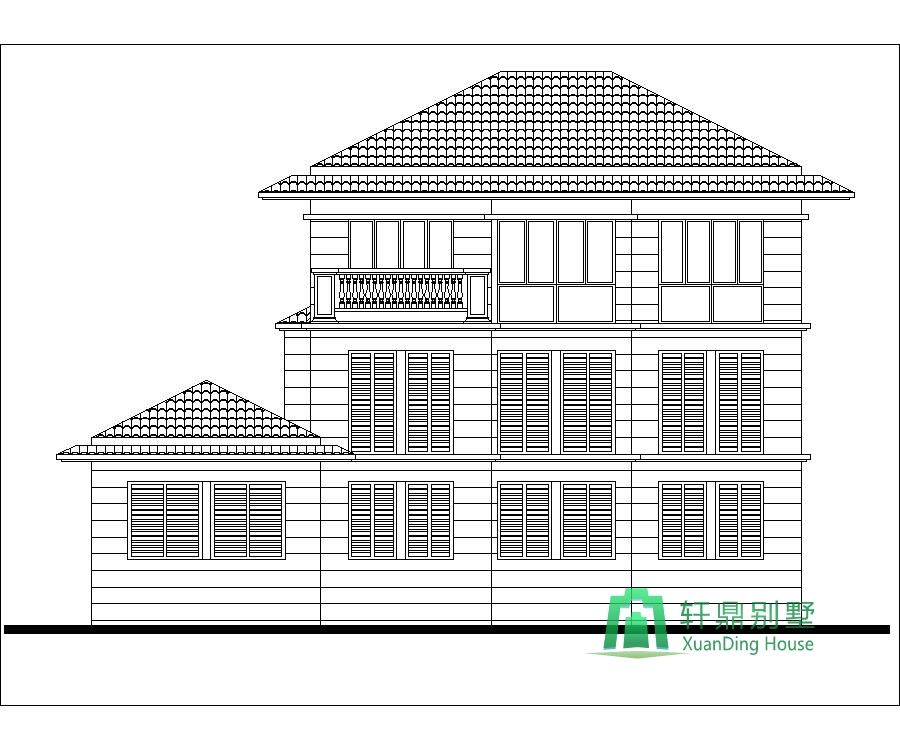

背立面圖：

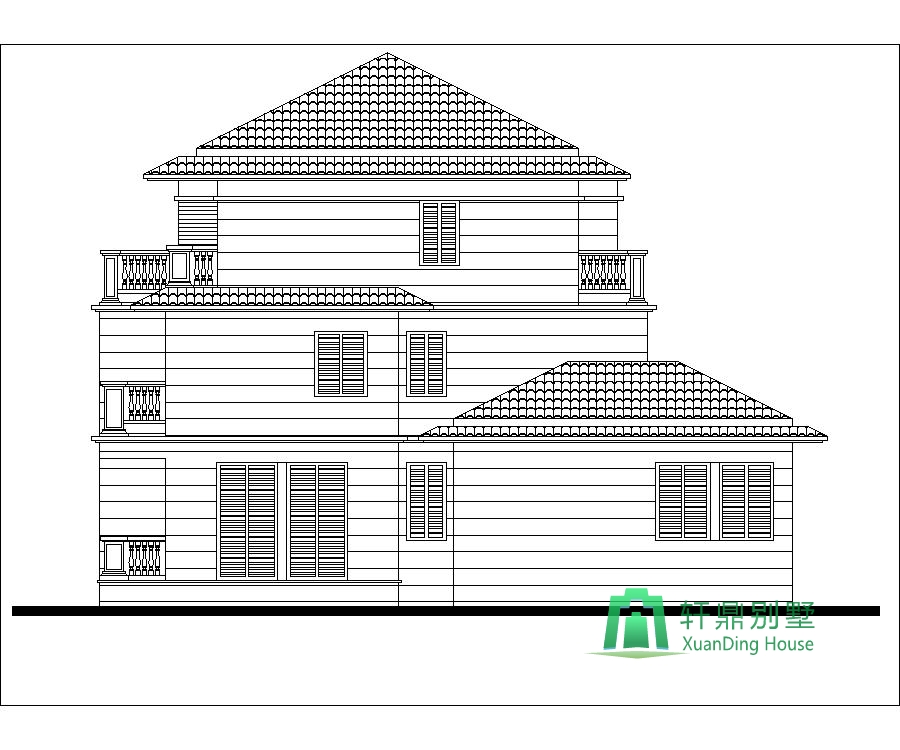

左立面圖：

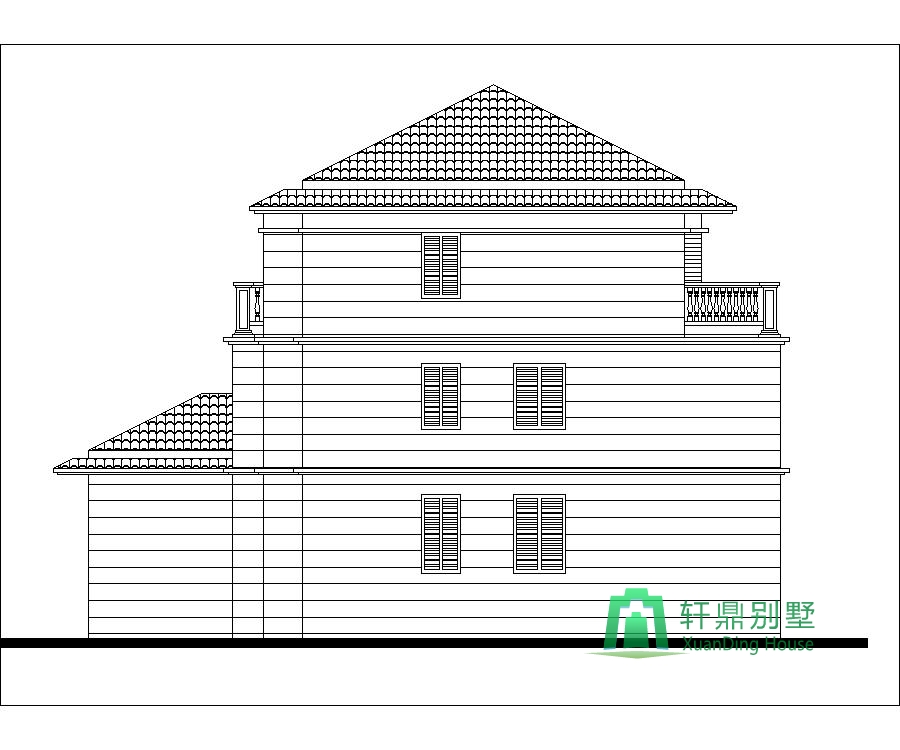

右立面圖：
