A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

經濟實用的三層自建房屋，布局合理，簡單大方，適合一家人居住。

設計功能：

一層：客廳、廚房、餐廳、臥室2、衛生間、車庫。
二層：客廳、臥室2、衛生間、臥室2（帶衛生間）。
三層：臥室、衛生間、露臺、臥室2（帶衛生間）。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：11.400米，建筑面積：327.6平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.2米，三層層高3.2米。

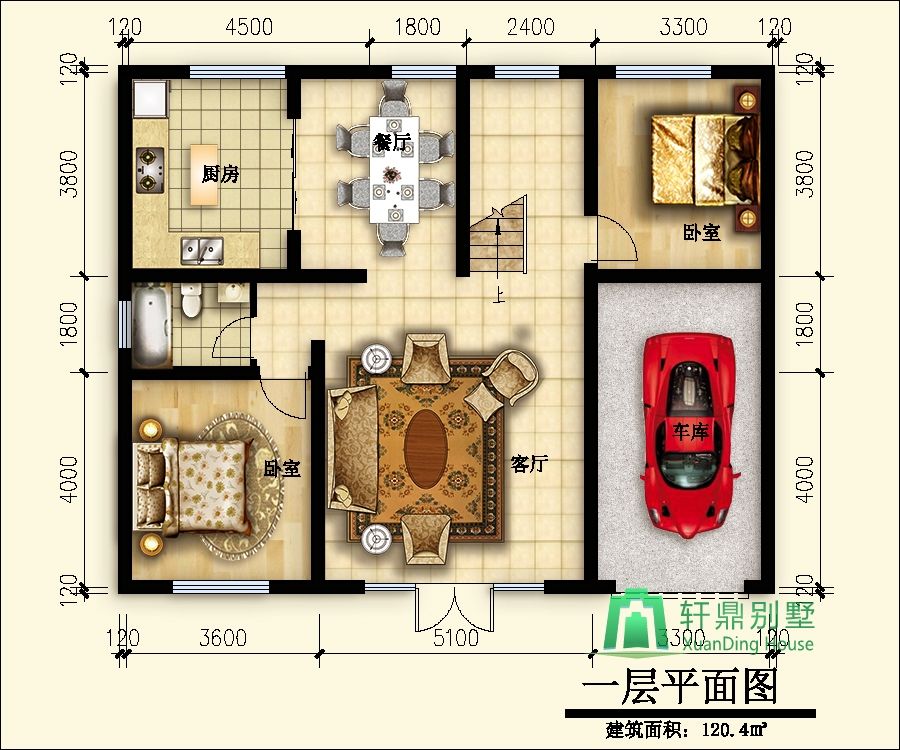

一層平面圖：

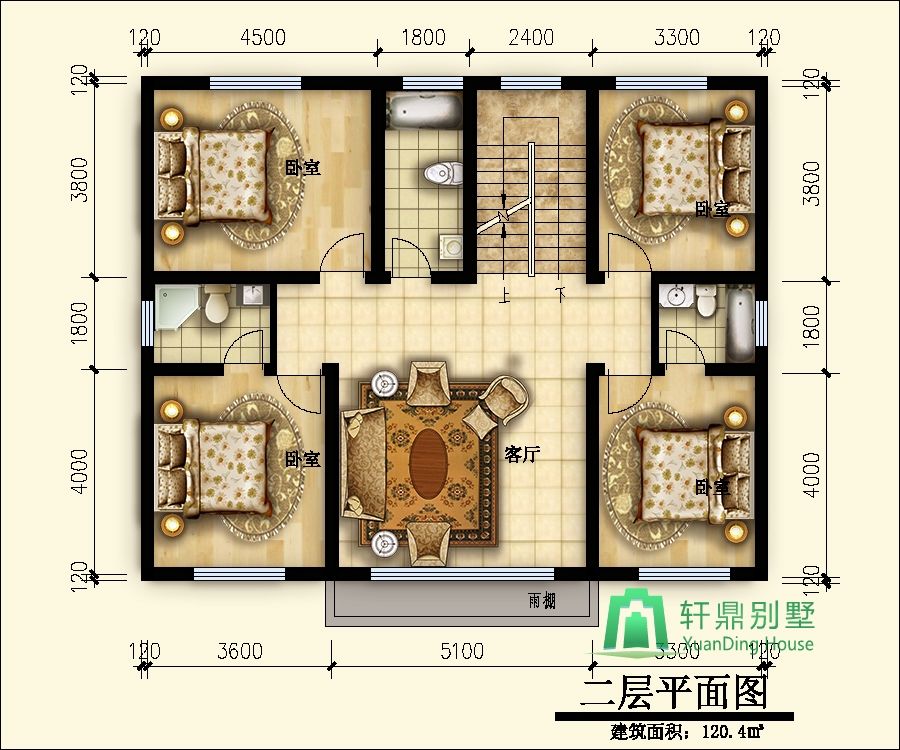

二層平面圖：

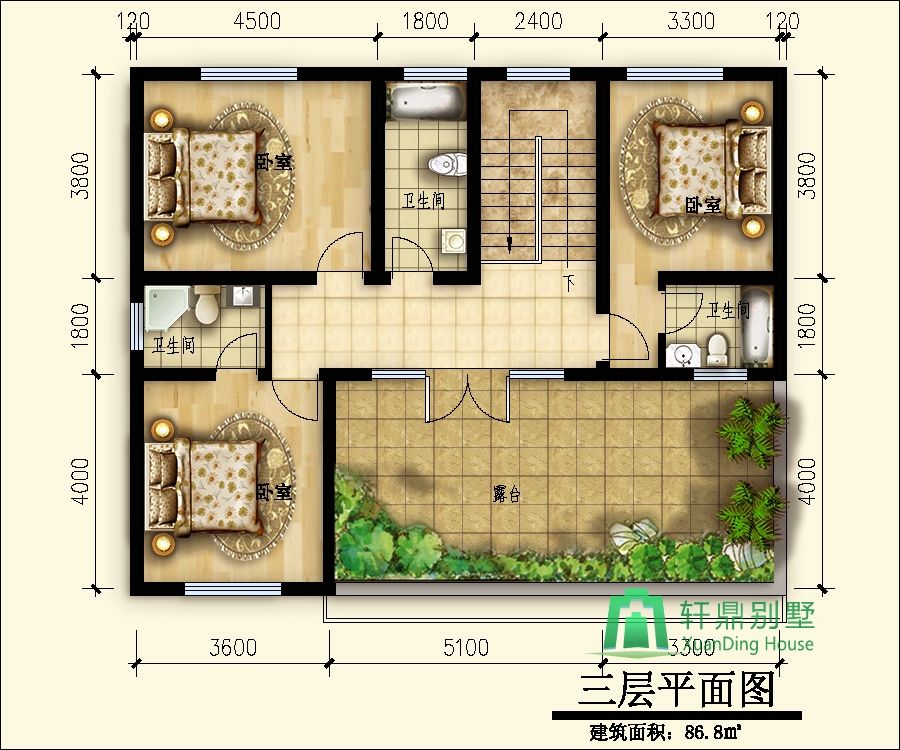

三層平面圖：

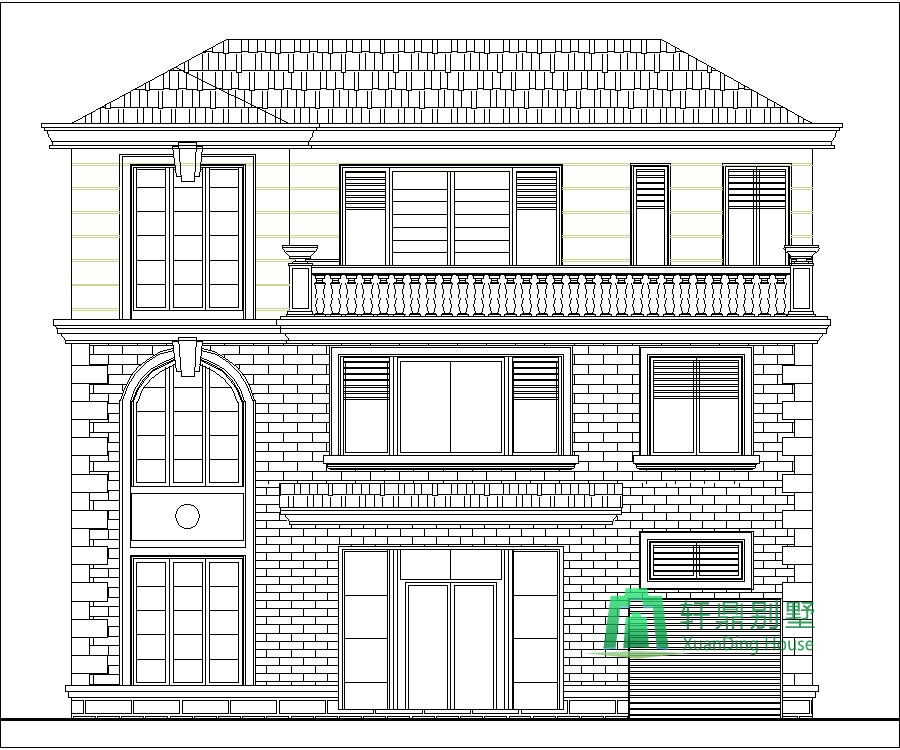

正立面圖：

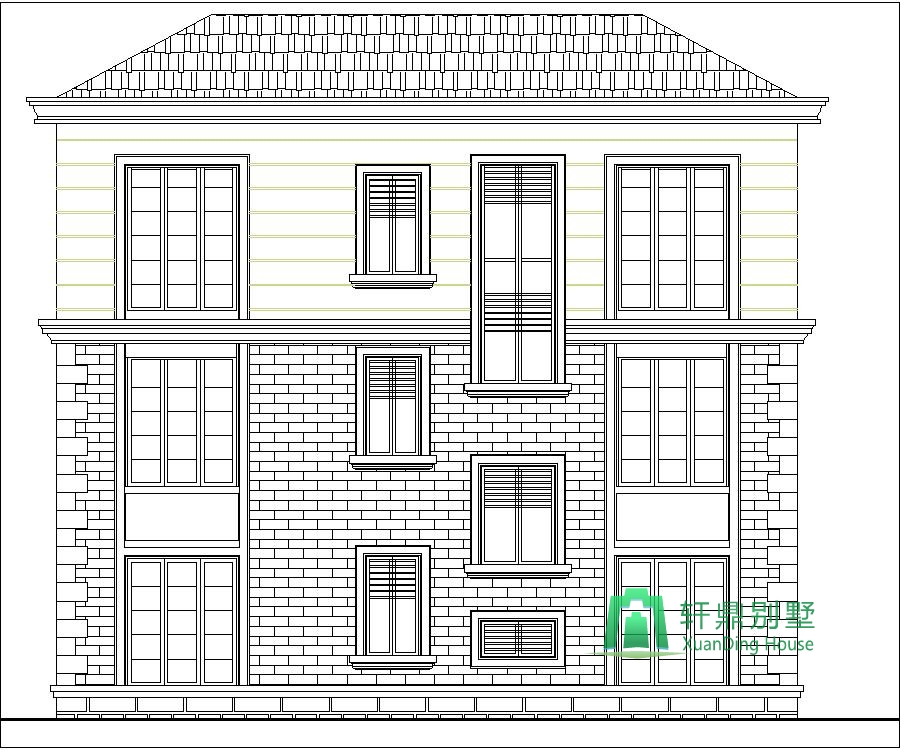

背立面圖：

左立面圖：

右立面圖：
