A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

精致的農村自建小別墅設計圖，含全套施工圖紙。占地118㎡，布局合理，符合現代新農村改造的要求。

設計功能：

一層：客廳、廚房、餐廳、臥室、衛生間。
二層：臥室（帶露臺）、臥室（帶書房）、臥室、衛生間。

施工參數：
建筑層數：地上2層，建筑總高度（到屋脊高度）：8.590米，建筑面積：201.89平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.3米，二層層高3.0米。

側面效果圖：

背面效果圖：

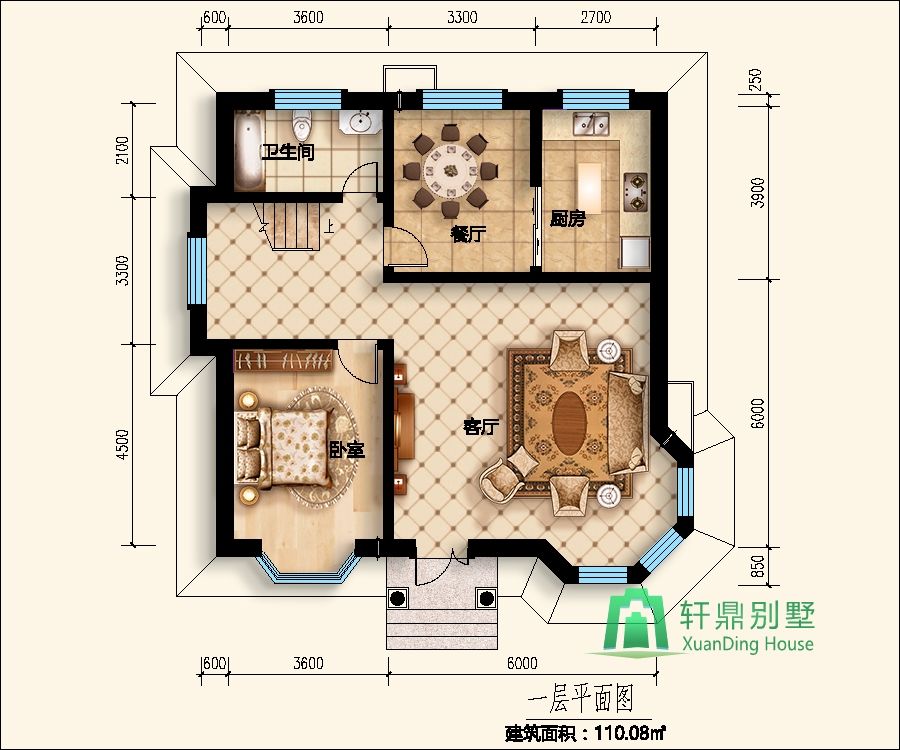

一層平面圖：

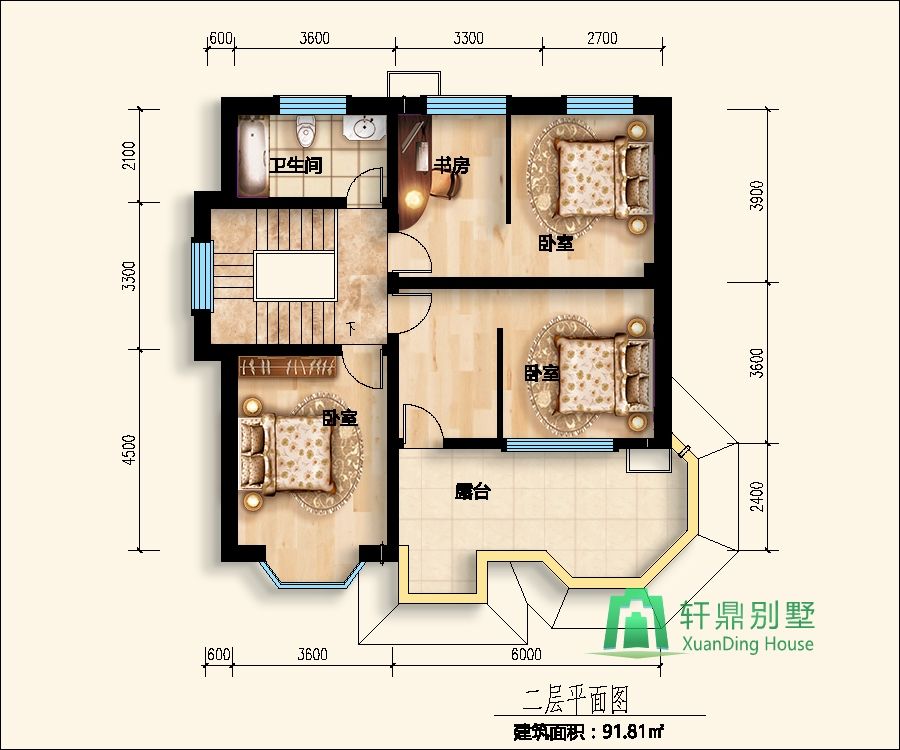

二層平面圖：

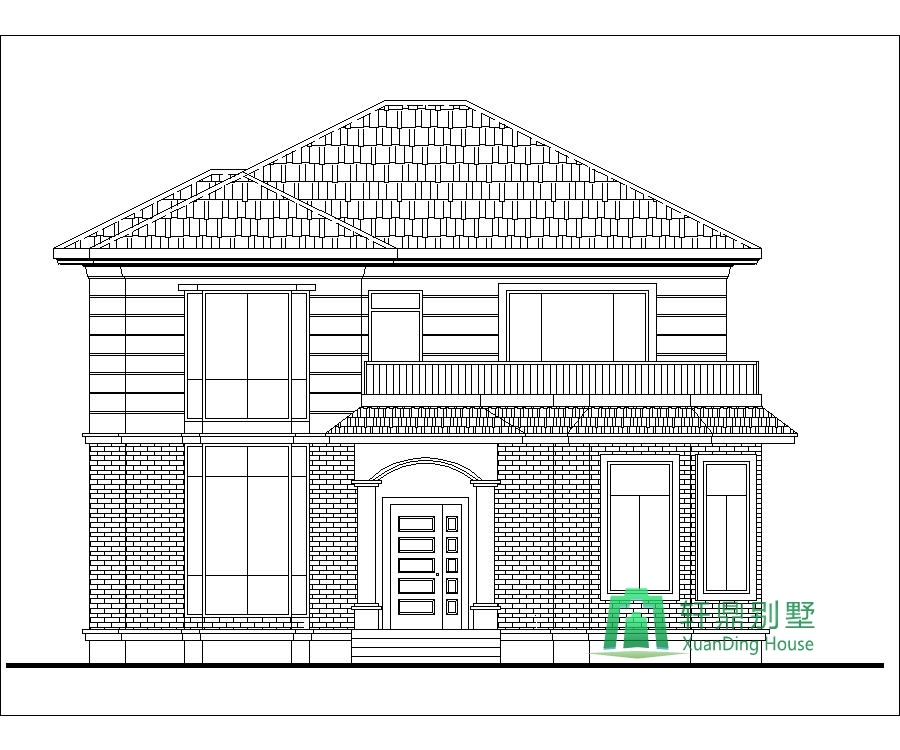

正立面圖：

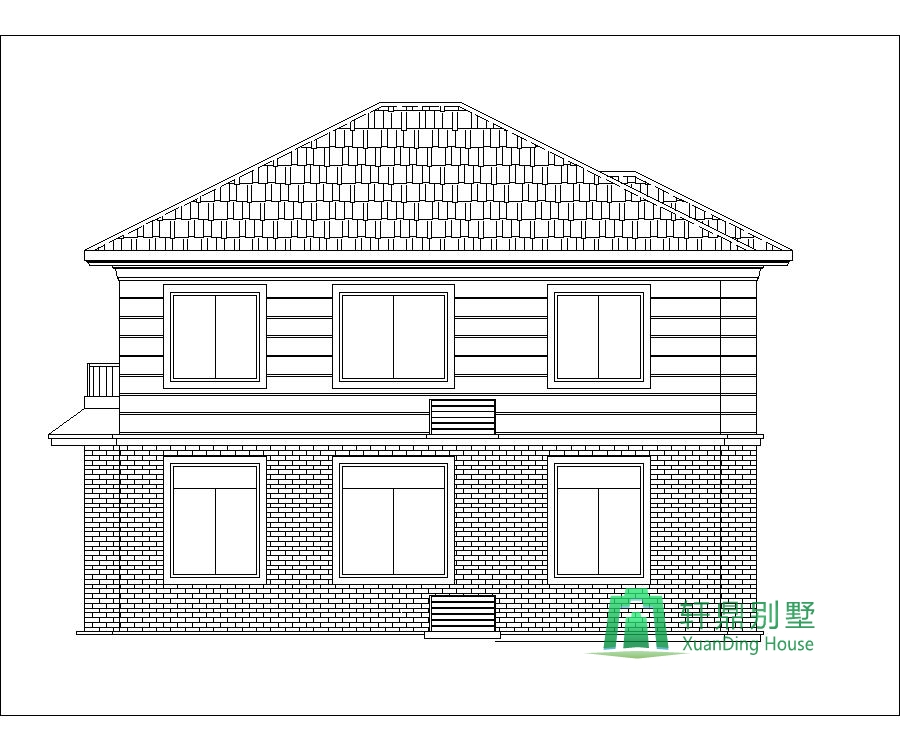

背立面圖：

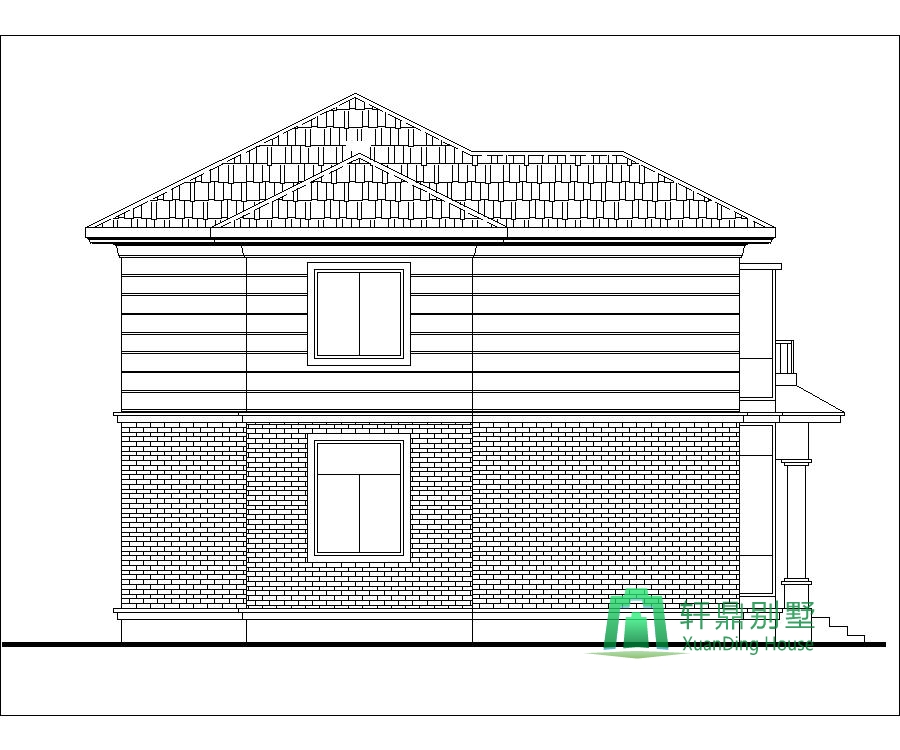

左立面圖：

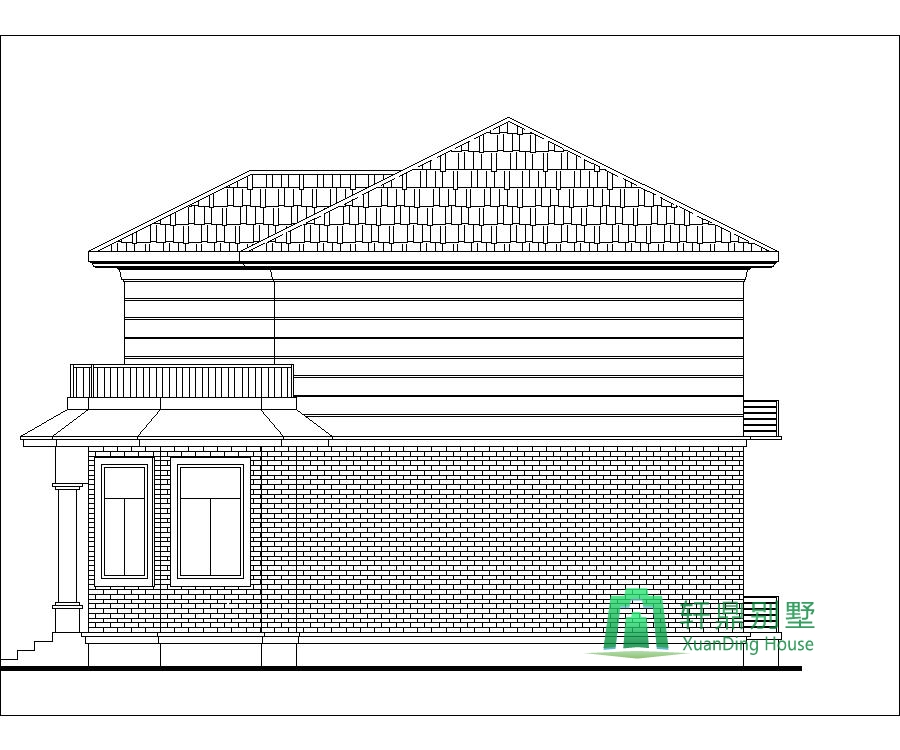

右立面圖：
