A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

占地100平方米精致二層自建房屋設計圖，內部布局完善合理，經濟實用，造價20萬左右，內部房間數量正可好，適合一家人居住。

設計功能：

一層：走廊、門廳、客廳、廚房、餐廳、臥室2、衛生間。

二層：家庭廳、臥室4、陽臺、衛生間。

施工參數：
建筑層數：地上2層，建筑總高度（到屋脊高度）：7.800米，建筑面積：186.44平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.3米，二層層高3.0米。

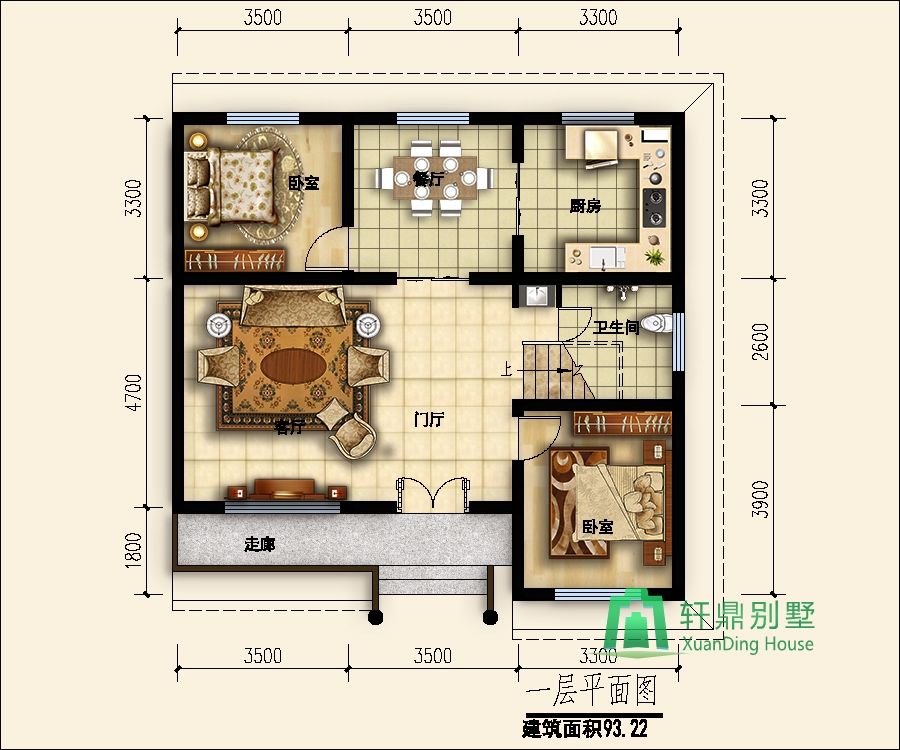

一層平面圖：

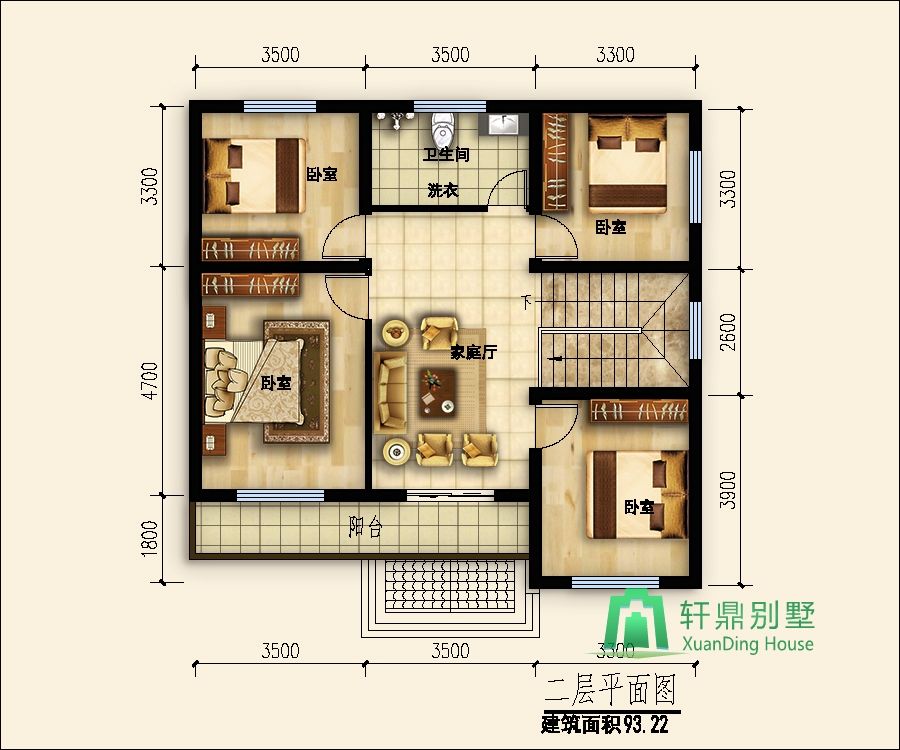

二層平面圖：

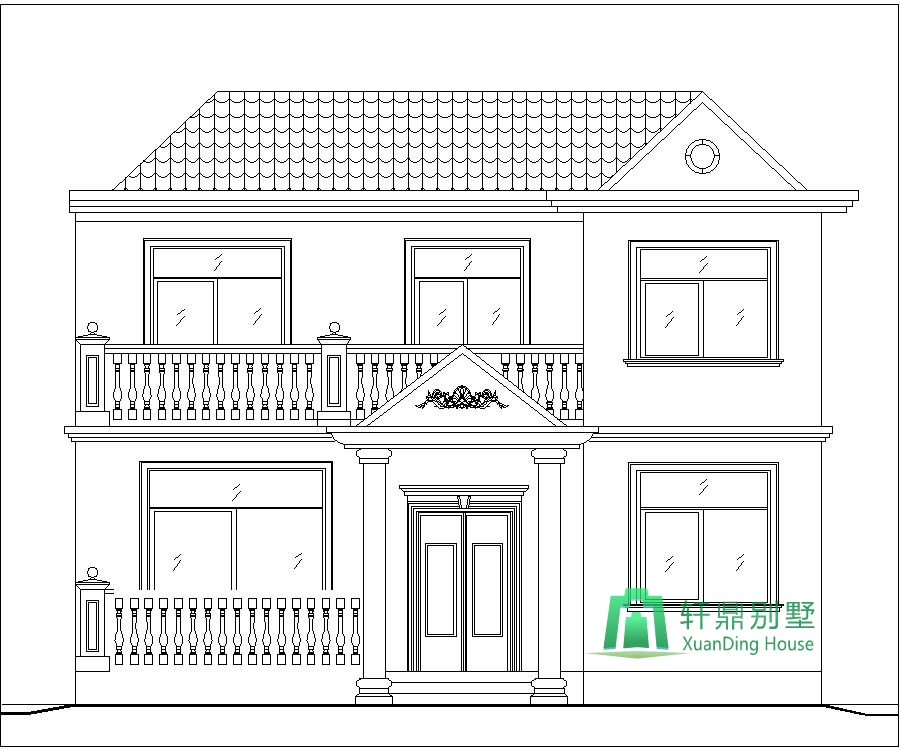

正立面圖：

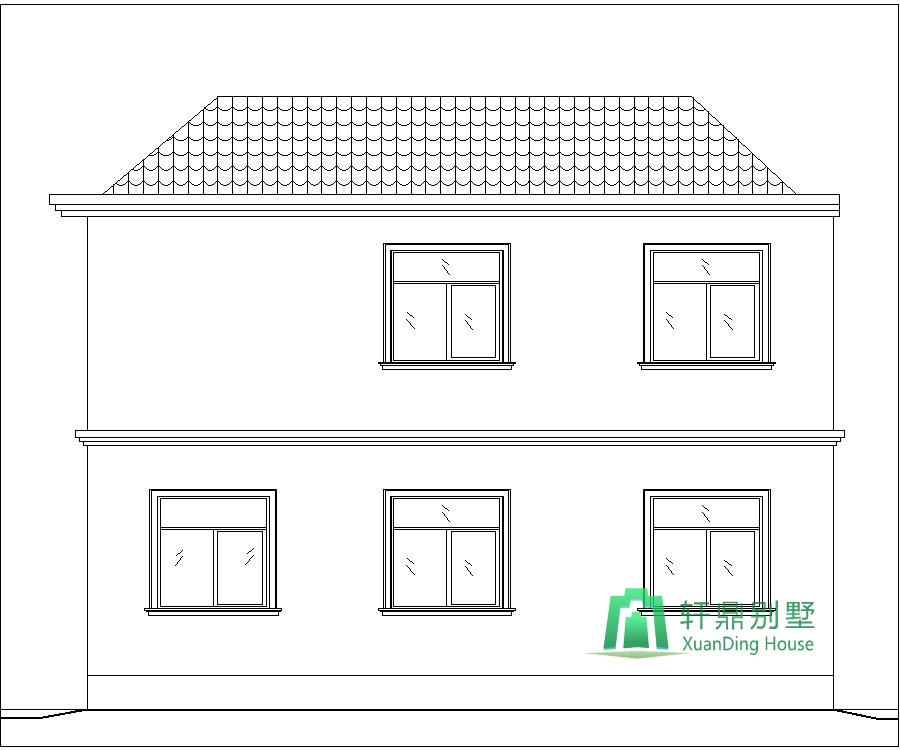

背立面圖：

左立面圖：

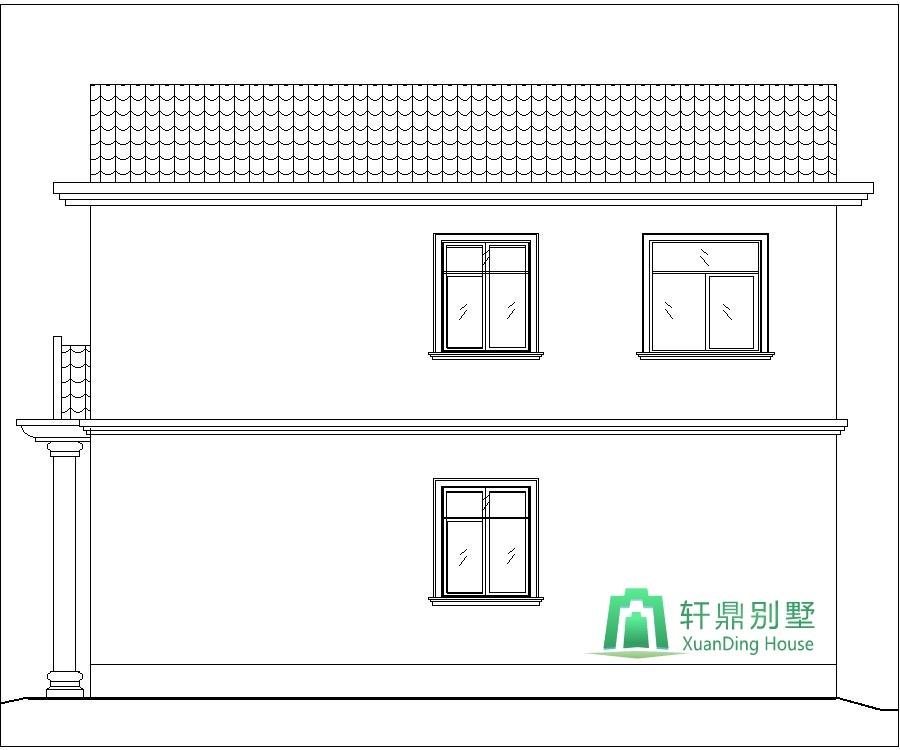

右立面圖：
